Technikkatalog



Dieselkompressor DIKO 90/350

DIKO 90/350

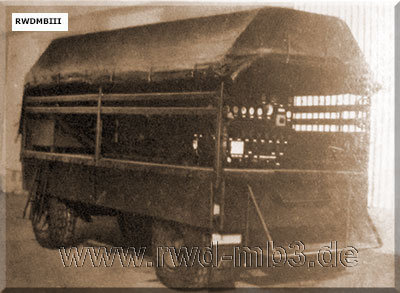

Kompressor auf einem Anhänger montiert
(Foto: MTH - Militärflugplätze)

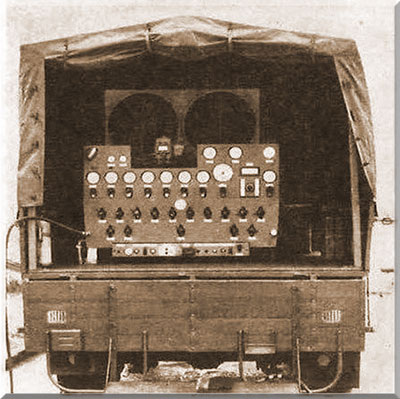

DIKO 90/350Kompressor auf Anhänger HL 5002/1 beim Pz-Dienst
  Bestimmung:
schnelllaufender, luftgekühlter Kolbenkom­pressor als Aufsatzaggregat zur Bereitstellung von Druckluft

techn. Daten:
- Aufbau: 5-stufige Boxerverdichtungsanlage
- Antrieb
   Dieselmotor 4VD-14,5/12-1 SRL
   Dauerleistung: 56,5 PS
   Drehzahl: 1250 U/min
   Masse: 600 kg
- Verdichter
   Typ: 5 HB2-71/120
   Drehzahl: 1250 U/min
   Masse: 560 kg
   Kühlung: Luftkühlung
   4. + 5. Stufe Nachkühlung in Kälteanlage
- Kälteanlage
   Typ: F
   Drehzahl: 450 U/min
   Antrieb: Hauptmotor
- Vorwärmanlage
   Typ: OETF 6/1-2
   Spannung: 12 V
- Gesamtanlage
   Entnahmedruck
     6 - 30 kp/cm2
     150 kp/cm2
     350 kp/cm2
   Taupunkt: -50°C bei 150 kp/cm2
   Abmessungen: 2320 x 1550 x 1550 mm
- Aufbau auf:
   LKW
   Anhänger



Quelle: B 167/2/003, Handbuch für Instandsetzungsspezialisten des Pz-Dienstes
