Anlage zur Spezialbehandlung DA 2 S

DA-2S

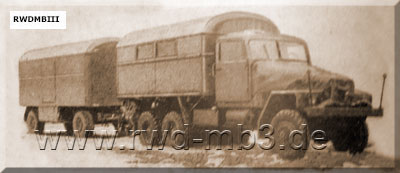

DA-2S in Marschlage

DA-2S
DA-2S

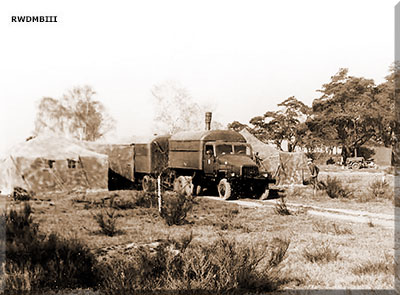

DA-2S entfaltet
(Fotos mit dankenswerter Genehmigung der Herausgeber des Buches "Die Chemiker der NVA und der Grenztruppen der DDR")
  Bestimmung:
fahrbare Badeeinrichtung zur Durchführung der vollständigen sanitären Behandlung der Armee-
angehörigen unter allen Witterungsbedingungen

techn. Daten:
- Basisfahrzeug Aggregatefahrzeug G-5
   mit Einheitsanhänger E5S
   Anhänger dient als Duschkabine
- Aggregatefahrzeug
   Länge: 7750 mm
   Höhe: 3280 mm
   Breite: 2300 mm
   Fassungsvermögen Wärmeaustauscher: 800 l
- Duschanhänger
   Länge: 5380 mm
   Breite: 2400 mm
   Höhe: 3200 mm
   Anzahl Duschköfe: 12
- Leistung der Duschanlage
   Fassungsvermögen je Zelt: 20 Mann
   Duschleistung: 80 .. 100 Mann/h
   Duschzeit je Durchgang: 4 .. 5 min
- Stromversorgung: 220/380 V, 50 Hz

Bestand:
- Aggregatefahrzeug (G5 mit Kofferaufbau) mit
    Heizkessel mit Ölbrenneranlage und Gebläse
    Heißwasserumlauf mit Pumpe
    Warmwasseraustauscher
    Heizölbehälter mit Füllanlage
    Mischbatterie
    Kaltwasseranlage
    Leitungssystem
    Schalt- und Kontrolleinrichtung
    Zubehör
- Hänger mit Kofferaufbau (Duschanlage)
    wasserdicht ausgekleidet mit 12 Duschköpfen
- 2 Anbauzelte (Aus- und Ankleidezelt), 5 x 5 m
    mit Lattenrosten je Zelt, beheizbar
- Zubehör
- Stromaggregat


DA-2SDA-2S

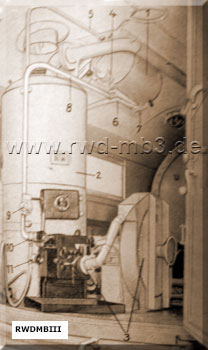

Feuerungsanlage mit Heizölbehälter
  1  Heizölbehälter
  2  Heizkessel
  3  Niederdruckölbrenneranlage mit Gebläse
  4  Heizpatrone
  5  Überlauf- und Ausgleichleitung
  6  Überlauf- und Ablaßleitung
  7  Ablaßventil
  8  Ölleitung
  9  Schnellverschluß
10  Heizölregulierungsventil
11  Ablaßventil

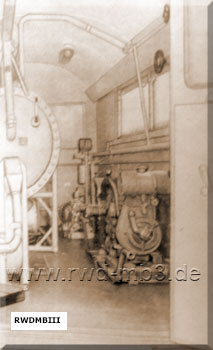

Kofferaufbau des Aggregatefahrzeuges



Quelle: Handbuch für Unteroffiziere des Chemischen Dienstes, DV 46/23
