Technikkatalog
Kassettengerät CAW-E

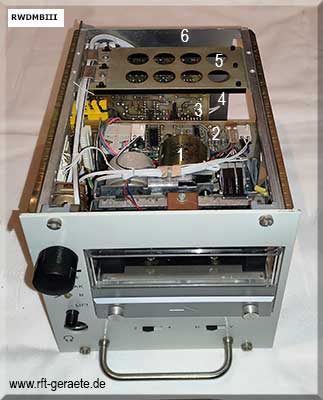

  Aufbau des Einschubes 1 Laufwerk 2 Steuerleiterplatte 3 Generatorleiterplatte 4 Aufnahmeentzerrer 5 Wiedergabeentzerrer 6 Rückwand mit Steckverbindern |
Bestimmung: Baustein als Einschub für Kassettengerätesystems CAW ohne geräteeigene Tastatur mit beschränkter Anzeige Zusammenfassung mehrere Geräte in Gestellen zu Aufzeichnungsgeräteeinheiten. Steuerung über extern anzuschließende Tastatur oder Steuerrechner über V.24-Schnittstelle auf der Rückseite. Keine eigene Stromversorgung. Zuführung der Betriebsspannung über Steckverbinder an der Rückseite. Das Mithören der Aufzeichnung ist über einen Kophöreranschluss möglich, dessen Lautstärke regelbar ist. techn. Daten: - Arbeitsgeschwindigkeit: 2,38 / 4,76 m/s - Bandsorten: Fe2O3 / CrO2 - Steuerung: Schnittstelle V.24 - Stromversorgung: +14V, -14V, +5V - Abmessungen: 160 x 160 x 240 mm - Masse: 9 kg - Hersteller: VEB Elektronik Gera |
Quelle: Bedienungsanleitung
Fotos: Jens Hillmann (www.rft-geraete.de)
