Wasserbombenwerfer BMB-2

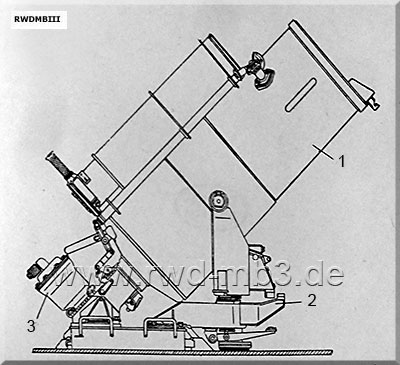

 Werfer in Gefechtslage 1 Rohr mit Patronenlager 2 Patronenplatte mit Rohrwiege 3 Elektromagnet  Nachladevorrichtung |
Bestimmung: - Bekämpfung von U-Booten - Verschuss von Wasserbomben B-1 und BPS - das Bombenwerfen erfolgt dwars zum Schiff techn. Daten: - Wurfweite: 40, 80, 120 m - Erhöhungswinkel: 45° - Wurfgeschwindigkeit: 4 Schuss/24s - Kaliber: 433,5 mm - Länge: 1655 mm - Breite: 650 mm - Höhe: 1365 mm - Gewicht: 355 kg - Auslösung: manuell elektrisch vom HGS - Nachladevorrichtung: Anzahl Wasserbomben: 3 Länge: 1506 mm Breite: 1001 mm Höhe: 1152 mm Masse: 155 kg - Kartusche: Kaliber: 90 mm Länge: 257 mm Gewicht: 3 kg |
Quelle: DV 453/18
