Technikkatalog
Funkmarkierungsstelle ARP-8

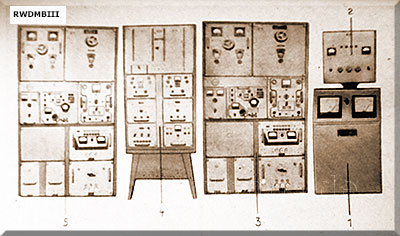

![]() Gesamtansicht 1 Stabilisator ST-10MK-F 2 Eingangstafel 3 1. Sender PAR-8A1 4 Automatikgestell SA-8 5 2. Sender PAR-8A1 |
Bestimmung: Gerätesatz für den stationären Einsatz - gemeinsam mit Ansteuerungsfunkfeuer be- stimmt zum Heranleiten von Flugzeugen, die mit einem automatischen Funkkompass ARK ausgerüstet sind, an den Standort - Landehilfe im System OSP - Markierungsfunkfeuer für Kennzeichnung des Überfluges über die Funkmarkierungs- stelle - im System der territorialen Navigation Einsatz als Zonenfunkfeuer - Einseitige Kommandoverbindung im Mittelwellenbereich techn. Daten: - Funkmarkierungssender PAR-8A1 Frequenz: 150 .. 1300 kHz Reichweite Telegrafiebetrieb: 260 .. 330 km Telefoniebetrieb: 160 .. 220 km - Markierungsfunkfeuer MRM-48 Frequenz: 75 MHz Leistung: 12 W - Stromversorgung: 3x 380 V, 50 Hz Gerätesatz: - 2 Anflugsender PAR-8A1 - 1 Antennen der Anflugsender - 1 Ortsautomatikschrank SA-8 - 8 Geber der Schutzsignalisation - 1 Frequenzmesser Tsch4-1a - 10 Brandgeber DP - 1 Temperaturgeber DT - 1 Automatikschrank PA-8 - 2 Ventilatoren - 1 Netzstabilisator ST-10MK-F - 1 Geber zum Einschalten der Hindernisfeuer - 1 Eingangstafel StschW - 1 Übergangstafel des Gerätegruppe PStsch1 - 1 Elektroheizungen - 1 Feuerlöschmittelsatz - 1 Alarmglocke (Sirene) KLRP-200 - 1 Kabelsatz - 1 Vielfachmessgerät AWO-5M - 2 Markierungsfunkfeuer MRM-48 - 1 Dispatcherpult |
Quelle: A 140/1/206
