Technikkatalog



Automatischer Funkpeiler ARP-58SW

ARP-58SW

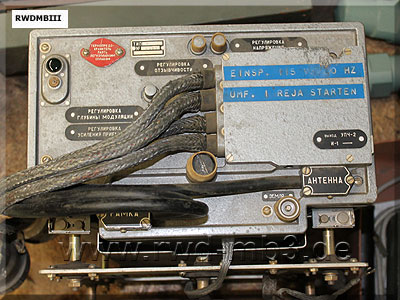

Funkpeilempfänger

ARP-58SW

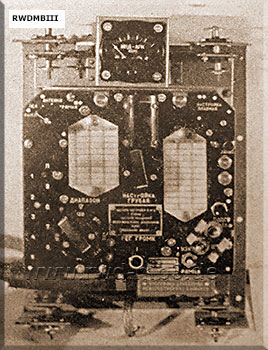

Schalttafel mit Anzeigeinstrument

ARP-58SW

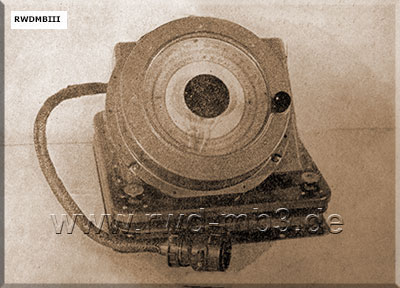

Peilanzeiger

ARP-58SW

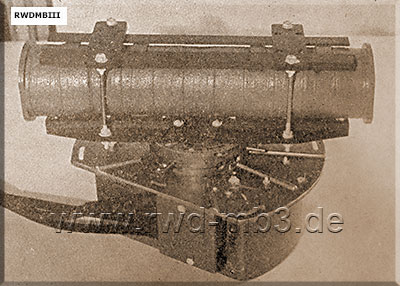

Peilantenne ohne Abdeckung
  Bestimmung:
Peilen von Kreis- und Richtfunkfeuern, spezieller Funkfeuer und Rundfunksendern
Nutzung zur
- Ortsbestimmung durch Anpeilen von
   Funkstationen mit bekanntem Standort
- Zielfahrt auf Feuerschiffe, Peilboje usw.
- Schiffsführung nach Richtfunkfeuern
- Standortbestimmung eines unbekannten
   Senders (mit 2 Peilern, deren Standort
   bekannt ist)
- Möglichkeit der elektrischen Abstimmung
   und Fernsteuerung

techn. Daten:
- Frequenzbereich: 120 - 1340 kHz
   unterteilt in 8 Unterbereiche
- Empfangsarten: A1, A2, A3
- Betriebsarten:
   Rundempfang (Antenne)
   automatische Peilung
   Horchpeilung (Rahmen)
- Stromversorgung:
   127 V, 400 Hz
   27 V =
- Masse Anlage: 57 kg

Nutzung auf Projekten:
z.B. 131

Gerätesatz:
- Rahmenantenne
- Empfänger
- Verteilerkasten
- Peilanzeiger
- Schalttafel
- Fernsteuerblock des Peilanzeigers
- Stromversorgungsblock
- Langdrahtantenne
- Störschutzfilter
- Antennenverstärker
- Umformer PO-200



Quelle: DV-451/24
