Automatischer Funkkompass ARK-11

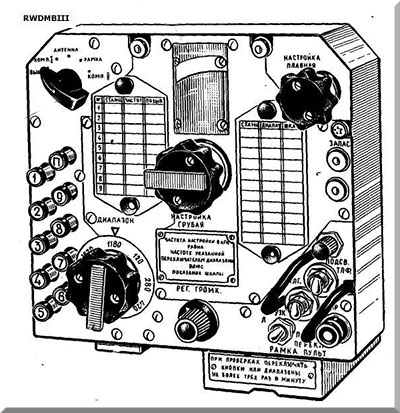

 Bedienpult des Steuermannes Hauptteile: - Bedienpult des Piloten - Kursanzeiger - Empfänger - Bedienpult des Steuermannes - eingebaute Antenne - ungerichtete Antenne - Rahmenantenne |
Bestimmung: automatischer Mittelwellen-Funkkompass, liefert einen kontinuierlichen Bezug zum Kurswinkel der Funkstation und ermöglicht: - Flug zur und von der Funkstation mit visu- eller Kursanzeige - Ortung des Flugzeuges über zwei oder mehr Funkstationen - Landung mit Hilfe der Instrumente - Reservekommunikations-Mittelwellen- funkempfänger techn. Daten: - Frequenzbereich: 120 - 1340 kHz - Anzahl voreing. Frequenzen: 9 - Reichweite: 200 km - Stromversorgung: Gleichspannung: 27 V Wechselspannung: 115 V, 400 Hz - Betriebsarten: Kompas-1 Antenne Rahmen Kompas-2 |
Quelle: studfile.net, oleg-tulin.narod.ru
