Technikkatalog



Bodenlandescheinwerfer APM 90

APM-90
Bodenlandescheinwerfer auf ZIL-130  (Foto: Militärtechnik 2/1990)
  Bestimmung:
Einsatz auf Flugplätzen zum
- Landescheinwerfer zur Beleuchtung der
   Start-Landebahn und des Vorfeldes
   bei Nachtflügen
- Leuchtfeuer zur Heranführung von
   Flugzeugen in das Flugplatzgebiert oder
   zur Markierung eines Geländepunktes
- fahrbare Elektrostation mit einer Leistung
   von 16,5 kW, 110 V Gleichspannung

techn. Daten:
- Basisfahrzeug: ZIL-164 oder ZIL-130
- Masse: 6,15 t
- Abmessungen Marschlage
   6675 x 2500 x 3300 mm
- Abmessungen Arbeitslage
   6700 x 3900 x 4250 mm
- Scheinwerfer
   Lichtbogenlampe:
    12 kW, 80 V / 150 A
   Glühlampe PSh-19
    10 kW, 110 V / 91 A
- Reflektor
   Durchmesser: 90 cm
   Brennpunkt: 366 mm
- Gleichstromgenerator PR-125
   Leistung: 17,9 kW
   Spannung: 115 V
   Strom: 156 A
- Stromversorgung
   Netz 380 V / 50 Hz
   Motorgenerator PR-125:

Modifikationen
- APM-90
- APM-90M

Komplettierung:
- Sammellinse
- Feldfernsprecher FF-63
- 1 Länge lFK
- Netzkabel

APM-90APM-90

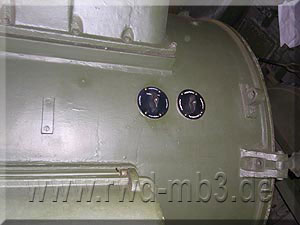

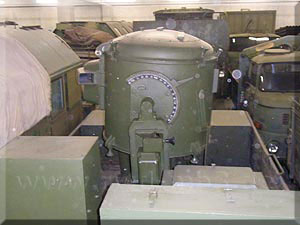

FrontansichtScheinwerfer in Marschlage

APM-90APM-90

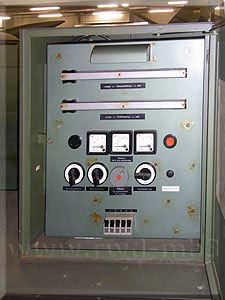

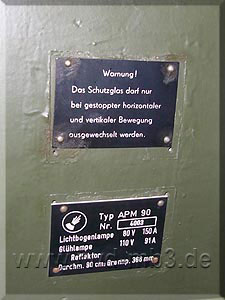

Umschaltschrank mit SchalttafelTypenschild

APM-90APM-90

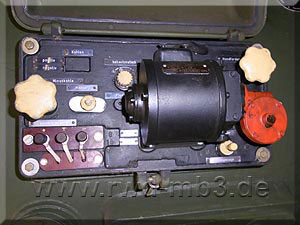

Regeleinrichtung für Lichtbogenlampe

APM-90

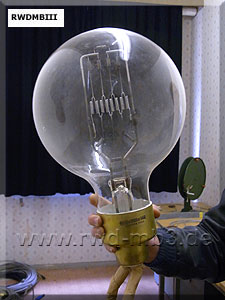

Glühlampe PSh-19
Foto aufgenommen in NVA Ausstellung Harnekop e.V.



Quelle: Handbuch Flugsicherung, Katalog Nachrichtentechnik der LSK/LV und Volksmarine, K 293/3/001
