Aufnahme- und Kopiereinrichtung für Magnettonträger AKfM 67

AKfM 67

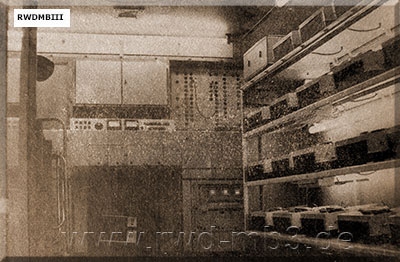

Innenansicht
  Bestimmung:
Herstellung und Vervielfältigung von Musik- und Sprachsendungen auf Magnettonband unter Garnisons- und Gefechtsbedingungen.
gewährleistet:
- die Aufbereitung von Musik- und Sprach-
   sendungen und deren Speicherung auf
   Tonbandgeräten
- die Kopierung eines Tonbandes gleichzeitig
   in 18 Ausfertigungen bei einer Kopier-
   geschwindigkeit von 9,5 cm/s
- die Durchführung hochwertiger elektro-
   akustischer Übertragungen
- den Transport einer Einsatzreserve von
   Tonbändern

techn. Daten:
- Basisfahrzeug: Spez.-Kfz. LO 1800A (K)
   mit Standard-1-achs-Anhänger (K)
- Gesamtmasse: 5200 kg
- Masse Anhänger: 920 kg
- Stromversorgung: 220 V / 50 Hz
   von Aggregat oder Netz
- Bedienung:
   1 Mechanikermeister
   1 Mechaniker / MKF

Bestand:
- Elektroakustische Anlage und Aufnahme-
   einrichtung
   - 1 Regiepult mit 12 NF-Eingängen, von
     denen 6 gleichzeitig genutzt und beliebig
     auf 2 Ausgänge gelegt werden können
   - 2 Tonbandgeräte mit 9,5/19,05/38,1 cm/s
     Tonbandgeschwindigkeit
   - 8 Mikrofone mit Stativen
   - 1 Einschub-Rundfunkempfänger
   - 1 Schallplattenspieler
- Kopiereinrichtung
   - 18 Tonbandgeräte mit 9,5 cm/s Tonband-
     geschwindigkeit
   - gleichzeitiger Start aller 18 Tonbandgeräte
     ist möglich
   - jedes Tonbandgerät kann während des
     Kopiervorganges ständig kontrolliert
     werden
- Tonbandreserve
   - 577500 m auf unterschiedlichen Spulen
- 1 Stromversorgungsaggregat 220 V / 50 Hz
     3,0 kVA



Quelle: Informationsmaterial "Spezialtechnik der Politorgane"
