Technikkatalog
Motorisierte Kartendruckerei AK-5M

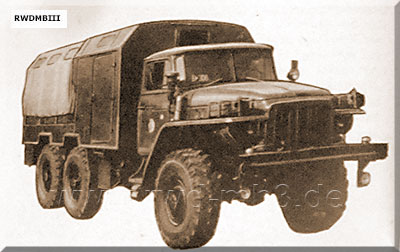

 Stromversorgungs- und Fotosatzeinrichtung auf kombinierten Spezialfahrzeug mit Koffer und Pritsche |
Bestimmung: Herstellung und Vervielfältigung topografischer Unterlagen und grafischer Dokumente unter Gefechtsbedingungen . techn. Daten: - Basisfahrzeuge: 6x Ural 375 mit Kofferaufbau 1x Ural 375 mit Koffer und Pritsche Bestand: - Zeicheneinrichtung mit Spiegellinsenstereoskop SZL-2 Präge- und Zeichensatz SCK-3 Feldpanthograph MPPK Stereoskop-Pantograph SP-2 Feldkoordinatograph PKK Luftbildauswerteeinrichtung KD-2 Stereoskop SZS Projektor TP-3 Schreibmaschine Optima 200 Protocol-Register-Filmlochstanze Foliengraviersatz - Reproduktions- und Xerografieeinrichtung Reproduktionskamera FPM xerografischer Einrichtung EGB Universalkontaktkopiergerät UKS-2 - Kopiereinrichtung mit Vertikalschleudermaschine VC-11 pneumatischer Kopierrahmen PKR-7 Vakuumanlage vacua III Trockenschrank SS-11 - Druck- und Beschneidungseinrichtung Offsetdruckmaschine OP-3M Papierschneidemaschine BR-62 - Mikrofilmeinrichtung mit Reproduktionskamera RM 70 Speicher für Mikrofiches S100 Trockenschrank 50/60 Tankentwicklungsanlage Dichtemesser Visomat SWT - Materialtransporteinrichtung - Stromversorgungs- und Fotosatzeinrichtung Lichtsatzgerät distype Wasserversorgungseinrichtung SWK-4 Trockenschrank SS-10 Transformator TSS-22,5/0,5 - Elektroaggregat GAD 30 - Wassertransportanhänger WTA 900/69 |
Quelle: A 042/1/005
