Kennungsgerät 73E6 (NRZ-2P) - Bilder Apparatur
 |  |

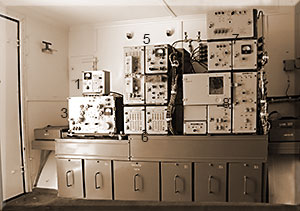

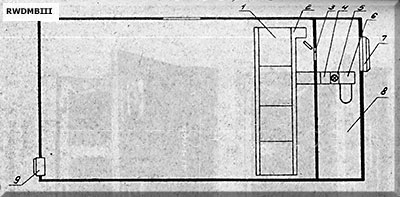

| Anordung der Apparatur an der hinteren Wand der Gerätesektion, ganz links Kabinentür 1 Leistungsmesser Block 08080100 2 Sendeeinrichtung III. Bereich Block 08022300 3 Sendeeinrichtung VII. Bereich Gestell 08022200 4 Oszillograf S1-77 5 Empfängs- und Decodiereinrichtung Gestell U0200000-A 6 Einrichtung zur Analyse des Antwortsignals Gestell U0210000 7 Steuerschrank SSP 8760000 8 Koppelgestell 08800000 | |
 |  |
| Antennenanlage 1 Reflektor 2 Kompemsationsantenne 3 Strahler 4 Kontrollantenne |

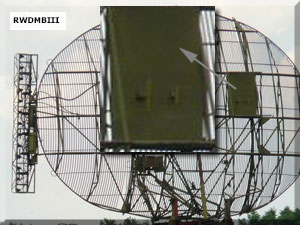

Für jeden Frequenzbereich befindet sich auf der Rückseite des Reflektors ein Antenne zur Unterdrückung der hinteren Nebenkeule (Fotos: russianarms.mybb.ru/) |
 |  |
| Strahler der Hauptantenne in der Mitte für Bereich VII rechts und links Dipole für Bereich III |
Sendeeinrichtung VII. Bereich 08022200 |
 |  |

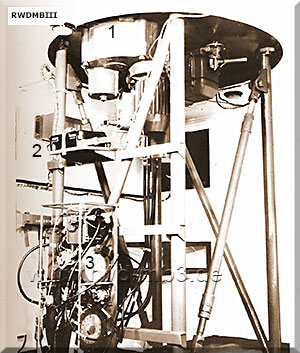

| Apparaturen und Ausrüstung im mittleren Teil des Anhängers 1 Seitenwinkelgetiebe 2 Feldfernsprecher TA-57 3 Block der Antennenzuleitung |

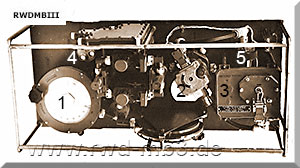

Block der Antennenzuleitung 8060100 1 Phasenschieber VII. Bereich Unterblock 08550107 2 Umschalter Antenne-Äquivalent Unterblock 08060101 3 Umschalter Senden - Empfang 08060103-A 4 Umschalter Senden-Empfang VII. Bereich CKW-3 5 Antennenäquivalent Unterblock 08550114 |
 |  |

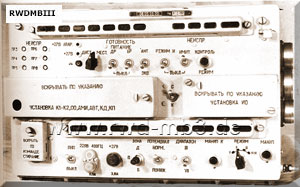

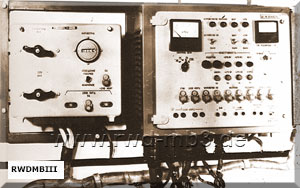

| links: Einschalttafel 08160200 rechts: Steuerpult ZK-14 | Fernbedienungspult 08050500 Bedien und Signalisationselemente wie bei 1L22 |
 |  |

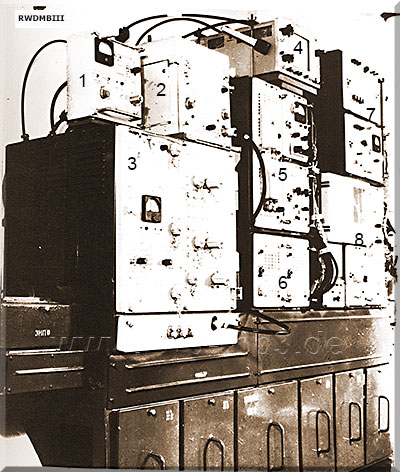

| Koppelgestell 08800000 1 Montageabschnitt 2 Koppelblock 08070100M 3 Stromversorgungsblock 08110800 4 Batteriestromversorgung 08111400 |

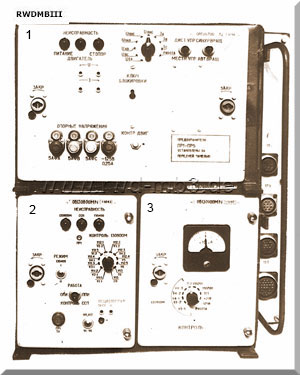

Steuerschrank SSP 8760000 1 Leistungsverstärker 08130700 2 Impulsverstärker 08130800M 3 Vorverstärker 08130900M |
 |  |
| Stromversorgungsblock 08110800 1 Unterblock 08110202 2 Unterblock F8110004 |

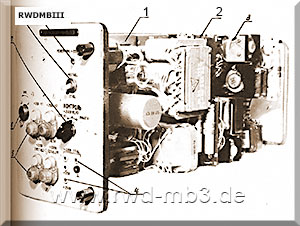

Leistungsverstärker 08130700 1 Unterblöcke 08130201 |
 |  |

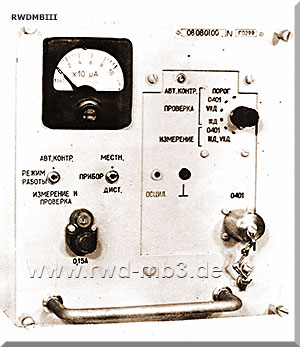

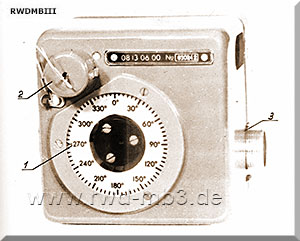

| Anzeige der Antennenlage Block 08130600 | Leistungsmesser Block 08080100 |
 |  |

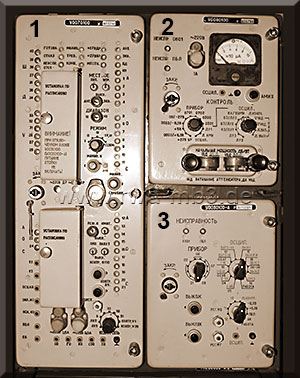

| Empfangs- und Dechiffriereinrichtung Gestell U0200000-A 1 Chiffrier-Dechiffriereinrichtung Block U0070100 2 Imitator des Antwortsignals Block U0080100 3 Empfangseinrichtung Block U0030100-A |

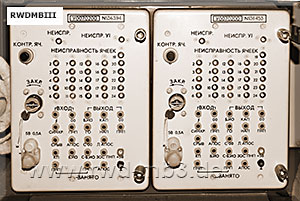

Einrichtung zur Analyse des Antwortsignals Gestell U0210000 bestehend aus zwei Analysatoren des Antwort- signals Block U0070200 |
 |  |

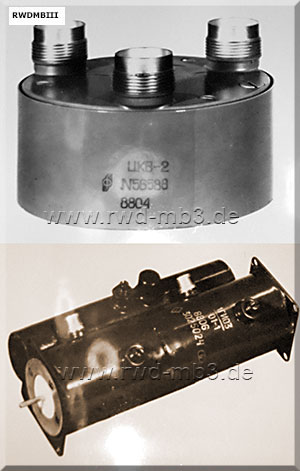

| oben: Zirkulator CKW-2 unten: Autogenerator VII. Bereich 1GI03/01-1 |

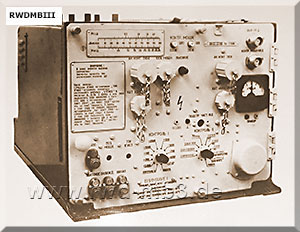

Frontplatte des Senders für den III. Bereich |
Quelle: Techn. Beschreibung (russ.)
