Kontroll- und Prüfstation 5K21

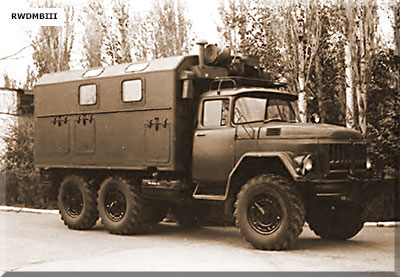

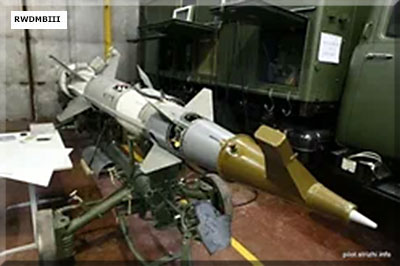

 Ansicht in Marschlage   5K21 in Arbeitslage (Fotos: pilot.strizhi.info) |
Bestimmung: Überprüfung der Geräte und der Elektroausrüstung der Fla-Raketen 5W27 und Modifikationen sowie der autonomen Überprüfung des Funkzünders, der Blöcke FO/FL und des Autopiloten techn. Daten: - Basisfahrzeug: ZIL-131 (ZIL-157) mit Koffer KUNG-1M - Stromversorgung: 220 V, 50 Hz, 3 Phasen - mit Umformer erzeugte Spannungen Gleichspannung 26 V Wechselspannung 36 V, 1000 Hz Wechselspannung 115 V, 1000 Hz - Abmessungen Länge: 7440 mm Breite: 2500 mm Höhe: 3280 mm - Masse: 9000 kg Bestand: • Kontroll- und Messapparatur - Apparatur 5R43 zur Überprüfung der Apparatur FO/FL - Pult 5R13 zur Überprüfung des Autopiloten - Apparatur 5M17 zur Überprüfung des Funkzünders - Pult 5R93 Pult der Komplexkontrolle der Elek- troausrüstung der Rakete - Vorrichtung IWZ zum Messen der Verzögerung • Hilfsausrüstung - zentraler Verteiler ZRStsch - Imitator der Rakete - Schrank zur Steuerung der Heizung StschU - 2 Umformer ATP-2MK - Umformer PTW - Akkuschrank StschA (nur bei ZIL-131) - Block BRN (nur bei ZIL-131) - Ladegleichrichter WSA-5 (nur bei ZIL-131) - Heiz- und Lüftungsanlage 030 - Beleuchtungsanlage - Kabel und Druckluftschläuche - Sprecheinrichtung SPU-7 - Feuerlösch- und Pioniermittel - EWZ-Satz |
Quelle: 5K21 Techn. Beschreibung (russ.); S-125 takt.-techn. Charakteristik (russ.)
