Technikkatalog
Stromversorgungsanlage 5E93 (ÄSD-100)

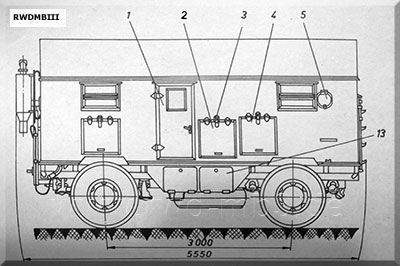

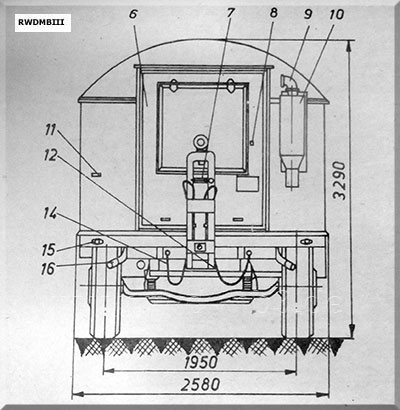

 Ansicht von vorn links  Ansicht von hinten rechts |
Bestimmung: zuverlässige und unterbrechungsfreie Stromversorgung spezieller Verbrauchern mit Drehstrom technische Daten: - Leistung: 100 kW - Spannung: 3x 2200 V, 50 Hz - Fahrzeuganhänger: 2PN-6 (MAZ-5207W) - Kofferaufbau: KUNG-P6M - Masse 9 t - Abmessungen Länge: 6,94 m Breite: 2,58 m Höhe: 3,29 m Bestand: - Fahrzeuganhänger - Dieselmotor 1D6B - Generator GSF-100M - Verteileranlage - 2x Heiz- und Ventilationsanlagen OW-65 - Hilfsausrüstung - EWZ - Kabelsatz |
 |

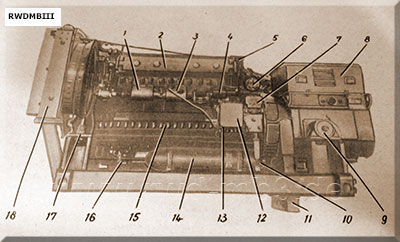

Aggregatesatz (Ansicht von links) 1 Zylinderblock 2 Mantel des Auspuffkrümmers 3 Lichtmaschine 4 Anlasser 5 Geber für Kühlwassertherometer 6 Anlassrelais RS-400 7 Störschutzfilter 8 Generator GSF-100M 9 Stoßdämpfer des Generators 10 Druckluftflasche 11 Lüftungsöffnung des Generators 12 Lichtmaschinenregler 14 Reservedruckluftflasche 15 oberes Kurbelgehäuse 16 Geber für Ölthermometer 17 Stoßdämpfer des Motors 18 Kühler |
Quelle: A 102/1/308; Techn. Beschreibung (russ.); S-125 takt.-techn. Charakteristik (russ.)
