Antennenmasteinrichtung AMU 1RL82

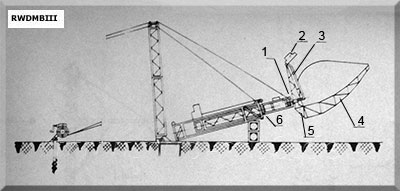

 1RL82 an RBS P-15 aufgebaut  Übersichtsschema über die Anordnung der Elemente zum Aufbau der Mastanlage mit Antenne
|
Bestimmung: Vergrößerung des Sichtbereiches der RBS P-15 gegen tieffliegende Ziele Einsatz in den Fla-Raketenabteilungen S-125 Zur Nutzung musste in der P-15 eine Koppelaparatur eingebaut werden. Der Einsatz war auch der RBS P-19 möglich. Bei Nutzung des Kennungsgerätes 1L23-6 war eine andere Version des AMU erforderlich. techn. Daten: - Masttyp: "Unsha-2" - Masthöhe: bis 30 m - Abstand zur RBS: 4,7 m - Transport: auf 3x ZIL-157 oder ZIL-131 in Kisten Modifikationen: - 1RL82 auf einem 30 m hohen Mast mit Dreh- vorrichtung PUA-69 zu den Geräten P-15 - 1RL82M2 auf einem 30 m hohen Mast mit Dreh- vorrichtung PUA-69 zu den Geräten P-15, P-19 für die Installation auf einem bis zu 50 m hohen Mast. - 1RL82M3 mit Drehvorrichtung PUA-65 zu den Geräten P-19Sh (mit "Parol") für die Installation auf der Masthöhe von 50 m |
Quelle: A 103/1/121, Militärtechnik 5/1985
