Technikkatalog
Kontroll- und Prüffahrzeug 9W27M1 - Fotos außen

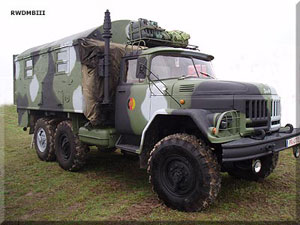

9W27M1 im Marschlage (Foto: M. Polster) Auf den Fotos in der Technischen Beschreibung fehlt der Teleskopmast (s. linkes Foto). Es ist deshalb anzunehmen, dass dieser Mast zur "Dekoration" zusätzlich angebaut wurde. |

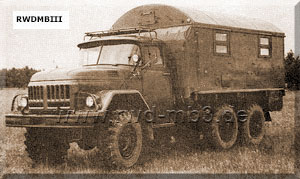

9W27M1 in Marschlage Ansicht linke Seite |

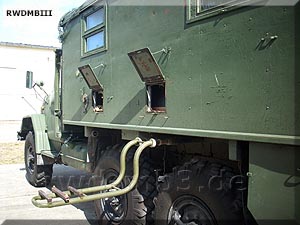

Seitenansicht des arbeitsbereiten Prüffahrzeuges; auf der Halterung wird die zu überprüfende Rakete 9M17P befestigt. Kabel und der Druckluftschlauch zur Rakete werden an den Anschlusstafeln unter den geöffneten Luken angeschlossen. (Fotos: A. Duwe) | |

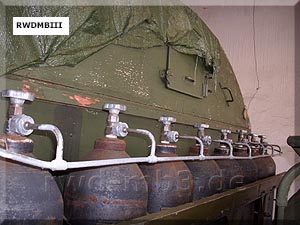

Druckluftbehälter zwischen Fahrerkabine und Kofferaufbau (Foto: A. Duwe) Die Druckluft wird zur Speisung der Rudermaschinen der Rakete 9M17 während der Überprüfung und zum Befüllen des Behälters in der Rakete benötigt. Die Versorgung mit Druckluft erfolgt von einer Kompressorstation, z.B. 8G33 |

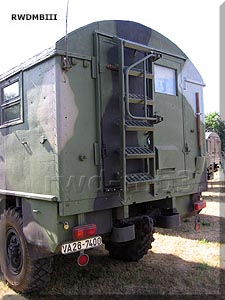

Heckansicht des Fahrzeuges (Foto: U. Braumann) |

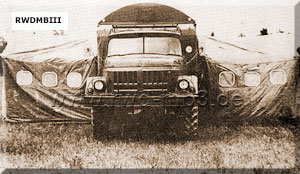

9W27 in Arbeitslage mir aufgebauten Prüfzelten (Foto: 50 Jahre Werk "Elektrogeräte" russ.) |

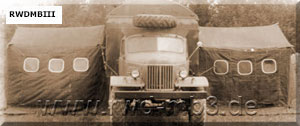

9W27M1 in Arbeitslage mir aufgebauten Prüfzelten |

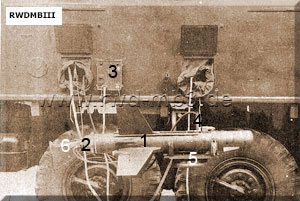

Prüfplatz an der rechten Fahrzeugseite 1 Rakete 9M17P 2 Antennenabdeckung 3 Kommunikationsgerät 4 Niederdruckschlauch für Rudermaschinen 5 Halterung für Rakete 6 HF-Einspeisung |

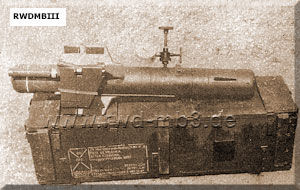

Vorrichtung zum Prüfen des Druckes im Behälter der Rakete und zum Befüllen |

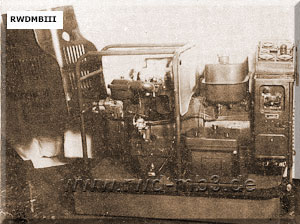

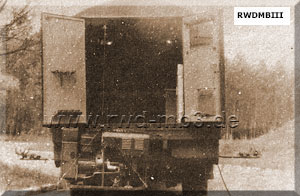

Entladen des Elektroaggregates | Elektroaggregat AB-4-T/230M1 |
Quelle: Technische Beschreibung (poln.)
