Technikkatalog



Fla-Rakete W-755 - Triebwerk S2.720

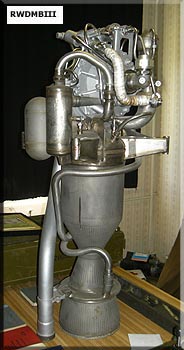

W-750M W-750M   Bestimmung:
Marschtriebwerk der Fla-Rakete W-755M (20D)
des Komplexes S-75 "Wolchow"

techn. Daten:
- Treibstoffkomponenten
   Brennstoff: TG-02
   Oxydator: AK-20K
- Tankvolumen
   Brennstoff: 169,5 kg
   Oxydator: 545 kg
- Abmaße
   Innendurchmesser Brennkammer: 190 mm
   kritischer Düsendurchmesser: 70,5 mm

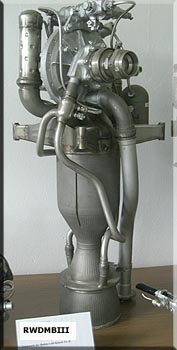

W-750MW-750M

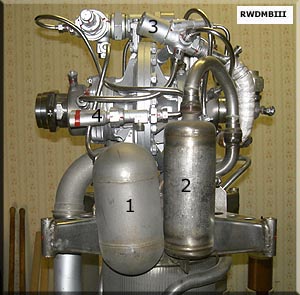

  1  Vorratsbehälter
  2  Start-Tank
  3  Pyroventil Gas
  4  Pyroventil

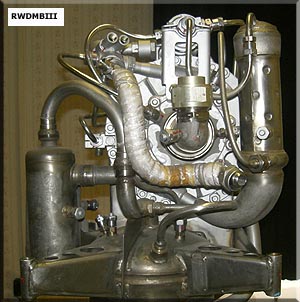

  1  Gasgenerator
  2  Turbopumpenaggregat
  3  Startventil Brennstoff
  4  Startventil Oxydator
  5  Regler

W-750MW-750M

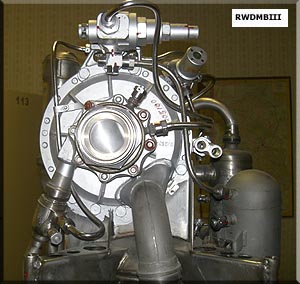

Turbopumpenaggregat von der Seite
des Startventils Oxydator
Turbopumpenaggregat von der Seite
des Startventils Brennstoff

W-750M

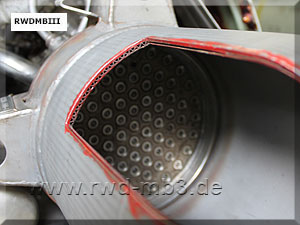

Brennkammer (geschnitten)



Quelle: Techn. Beschreibung Rakete (russ.)
Fotos aufgenommen in Telefon- und Raketenmuseum der Gemeinde Pinnow und NVA Ausstellung Harnekop e.V.
