Verschusseinrichtung VSE 1

VSE-1

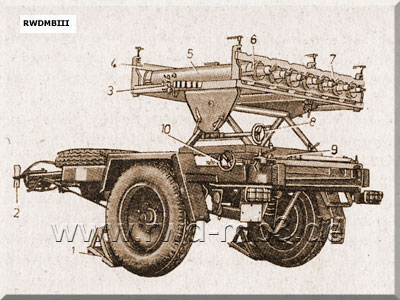

VSE 1 in Gefechtslage
  3  Richtaufsatz MP-41
  Bestimmung:
bewegliche, nachladbare Einrichtung zum Parallel- und Fächerverschuss von Fallschirmleuchtgeschossen FLG 5000 A4
die zum Füllen der Fallschirmleuchtgeschossen mit Flugblättern, Vermessen der Feuerstellung und Ermitteln der Anfangsangaben erforderlichen Geräte befinden sich im Flugblattverschussmittelsatz FVS-1

techn. Daten:
- Schussentfernung: 1300 .. 6250 m
- Verschuss: 2 .. 7 Geschosse
- Abmessung (Marschlage)
   Länge: 4027 mm
   Breite: 2000 mm
   Höhe: 2000 mm
- Gewicht: 800 kg
- Richtbereich
   Höhe: 2.. 47,5°
   Seite: +/- 5°
- Fächer von Geschoss zu eschoss: 1,5°
- Zündspannung: 4,5 .. 24 V
- Zündstromquellen
   Zündstromverteiler
   Akkumulator
   Zündmaschine
   Taschenlampenbatterie

wesentliche Bestandteile:
- Fahrgestell HL 10.00
- Artillerieteil



Quelle: A 030/1/007
