Technikkatalog



Kraftstoffpumpaggregat TOF-72

TOF-72

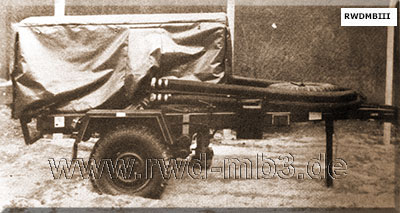

Pumpaggregat in Marschlage

TOF-72

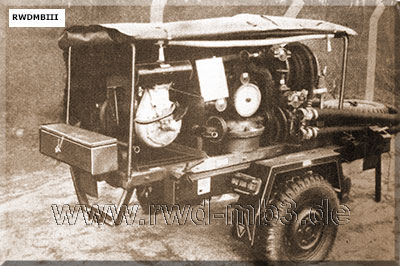

Arbeitslage, rechte Seitenansicht
  Bestimmung:
Einsatz in Truppenteilen und Einheiten für Umfüll- und Betankungsprozesse mit Vergaser-, Diesel- und Flugturbinenkraftstoffen unter beliebigen Bedingungen

techn. Daten:
- Basisfahrzeug:
   1,2-t-Einheits-Einachsfahrgestell ohne
    Bremsanlage mit Rahmen und
   Spriegelgestell mit Planenverdeck
- Pumpentyp: Treibstoffpumpe TO63 mit
   Kreiselpumpe TS-3
   Antriebsmotor EL 308

Ausrüstung:
- Ringkolbenzähler NV 65
- Filter STW G 5/1550.6
- 2 Schlachhaspeln mit je
   15 m Benzinabfüllschläuchen NW 32
- Handflügelpumpe C 7
- 2 4,5-m-Spiralschläuche NW 80
- 2 Zapfpistolen ZP-32
- 4 automatische Zapfpistolen AZP-20
- 1,5-m-Benzin-Abfüllschlauch NW 32
- Übergangs- und Verteilerstücke
- Kanister



Quelle und Fotos: Militärtechnik 8/1976
