Technikkatalog



mittlere Panzerzugmaschine auf SFL-Basis, ohne Bergeausrüstung

SFL   Bestimmung:
mittlere Panzerzugmaschine ohne Bergeausrüstung der Instandsetzungseinheiten der MSR/PR und Panzerwerkstätten

techn. Daten:
- Besatzung: 2 Personen
   zulässige Personenzahl ges. 4
- Gefechtsmasse: 26 t
- Abmessungen
   Länge: 6100 mm
   Breite: 3000 mm
   Höhe: 2200 mm
- Motortyp: W 2-34

Ausrüstung:
• Funkausrüstung
   - Funkgerät R-113/26
   - Bordsprechanlage R-120

Spezialausrüstung
- Bugsiervorrichtung

Gerätenummer: 135TB

SFLSFL

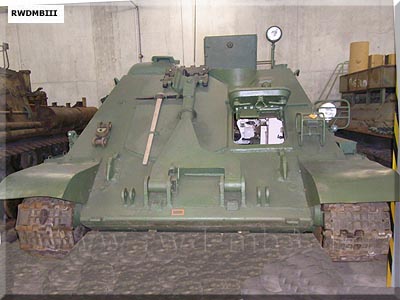

Frontansicht mit angeklappter Bugsiervorrichtung

SFLSFL

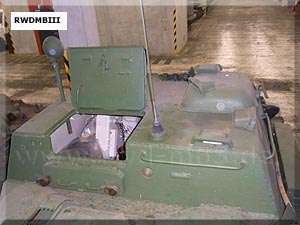

Einstiegsluke an der hinteren Seite des AufbausFahrerluke

SFLSFL

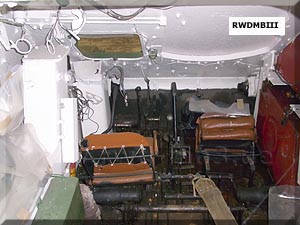

Blick vom Fahrerplatz nach hinten zur
Einstiegsluke

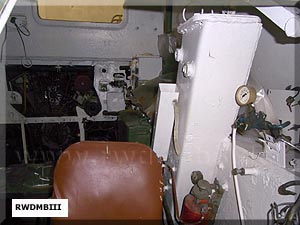

Platz des Fahrers



Quelle: K 051/3/001
