Startkommando-Punkt SKP-9

SKP-9
SKP-9 in Marschlage

SKP-9
SKP-9MW in Arbeitslage
  1  Diskus-Konus-Antennen R 802/R 832M
  2  Teleskopmaste
  3  Antenne R 809M2
  4  Windmesseinrichtung
  5  Antenne R 859
  6  ausgefahrene Kanzel


SKP-9
SKP-9MW, Arbeitsplatz- und Geräteanordnung
  1  Bandgerät I MN-61
  2  Bandgerät II MN-61
  3  Stuhl Betriebsmechaniker
  4  AP Betriebsmechaniker
  5  Funkgerät R 832

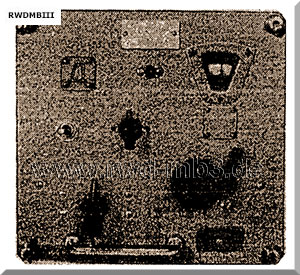

  6  Funkgerät R 859 mit Netzteil
  7  Funkgerät R 802
  8  Funkgerät R 809M2 mit Netzteil
  9  Reserverklappsitz
10  Ofenraum
11  Regeleinrichtung Scheibenheizung
      AOS-B1M
12  Betriebsmechanikergestell
13  Podest unter Kanzlei
14  Stuhl Flugleiter
15  Arbeitspult Flugleiter
16  Arbeitsplatz Flugleiter
17  Stuhl Auswerter
18  Arbeitsplatz Auswerter
19  Planschett Auswerter
20  Windmessgerät M-47
21  Stuhl Steuermann
22  Arbeitsplatz Steuermann
24  Arbeitstisch Startschreiber
25  Stuhl Startschreiber
26  EWZ-Schrank
  Bestimmung:
Mobile Führungsstelle des Flugleiters und seiner Gehilfen (Steuermann, Startschreiber, Betriebsmechaniker, Auswerter)
Modifikationen:
- SKP-9, Einführung 1968
- SKP-9MW, Einführung 1976

techn. Daten:
- Stromversorgung: 3x 220/380 V, 50 Hz
- Leistungsaufnahme: 9 kW
- Anzahl Arbeitsplätze: 5 Personen
•  SKP-9
- Basisfahrzeug: ZIL-130 mit Koffer
   und Anhänger APM-3 für Aggregate
- Abmessungen
   Fahrzeug: 7220 x 2430 x 3320 mm
   mit Anhänger: 11070 x 2340 x 3392 mm
- Masse
   Fahrzeug: 7420 kg
   gesamt: 9670 kg
•  SKP-9MW
- Basisfahrzeug: ZIL-130E mit Koffer
   und Anhänger 1-P3 für Aggregate

Ausrüstung:
• SKP-9
- 2x Bandgerät BG-22
- 2x Empfänger MW-Überwachung (
- 2x m-Funkstationen R-822
- Funkgerät R-809
- Funkgerät R-801W
- Aggregat: 2x AB-4-T/230
- Akkumulator mit PO-1000 (400Hz)
• SKP-9MW
- 2x Bandgerät MN-61
- Bandgerät MS-61
- 2x Empfänger MW-Überwachung R-880M
- m/dm-Komplex R-832
- Funkgerät R-809M2
- Funkgerät R-802W
- Funkgerät R-859
- Aggregat: 2x AB-4-T/230-M1
- Akkumulator mit Transverter(400Hz)
• bei allen Modifikationen
- Funkgerät R-105
- 1 Teleskopmast mit Diskus-Konus-Antenne
- 1 Steckmast mit Diskus-Konus-Antenne
- Antenne für Überwachungsempfang
- 2 Antennen für Mittelwellenempfang
- Tochtersichtgerät WTK-1 des Peilers ARP-6
- Wechselsprech- und Telefonanlagen
- Fernsprechvermittlung
- Signalpatronen-Abschusskassetten
- Ampel
- Meteorologische Einrichtung M-47

SKP-9SKP-9

SKP-9SKP-9
unter der Planenabdeckung:
Signalpatronen-Abschusskassette
unter der Planenabdeckung:
hintere Ampel

SKP-9SKP-9

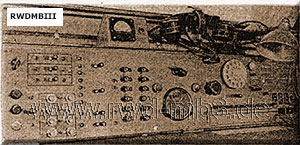

Arbeitsplatz des Flugleiters SKP-9Arbeitsplatz des Flugleiters SKP-9MW

SKP-9SKP-9

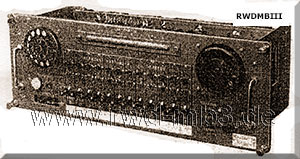

ÜberwachungsempfängerFernsprechvermittlung



Quelle: Katalog Nachrichtentechnik der LSK/LV und Volksmarine, K 293/3/001, Handbuch Flugsicherung
