Technikkatalog



Rakete S-5M / S-5K

S-5   Bestimmung:
ungelenkte Rakete zum Einsatz gegen luft- und Erdziele unter allen meteorologischen Beding-
ungen als Ergänzung der Kanonenbewaffnung
Abschuss aus speziellen Startanlagen (Containern)

techn. Daten:
- Länge: 882 mm
- Durchmesser: 57 mm
- Gewicht
   ges.: 3,86 kg
   Gefechtsteil: 0,815 kg
   Sprengladung: 0,285 kg
- Flugweite: 7 km
- Triebwerk
   Festsoff
   Brenndauer: 0,9 s
- Einsatzmöglichkeiten
   Schußentfernung: 300 .. 1800 m
   Einsatzhöhe: 0 .. 20000 m
   Zielgeschwindigkeit: max. 1500 km/h
- Startanlagen
   ORO-57 (ARS-57) mit 8 Raketen
   UB-16 mit 16 Raketen
   UB-32 mit 32 Raketen
- Visier: ASP-5N / ASP-5ND

Nummernverzeichnis und Modifikationen:
S-5K mit Panzerbrand-Hohlladung  31 30 00
S-5M mit Splitter-Spreng-Ladung  31 10 00

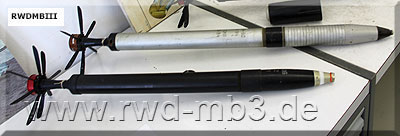

Quelle: HB 325/2a; Foto: aufgenommen im Telefon- und Raketenmuseum der Gemeinde Pinnow
