Technikkatalog



Funkmeßlandeanlage RSP-7 (T)

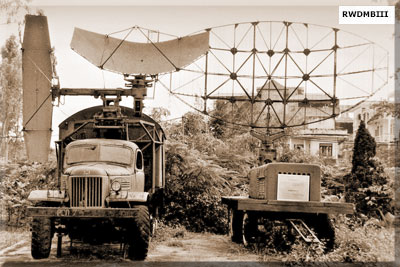

RSP-7
rechts: DRL-7; links: PRL-7 (Foto: www.rcforum.ru)

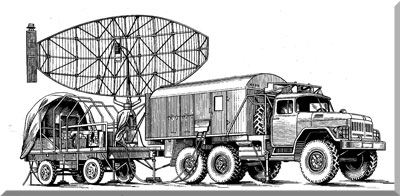

RSP-7Z
RSP-7T (PRL-7 nicht aufgebaut) (Foto: russianarms.mybb.ru)

RSP-7

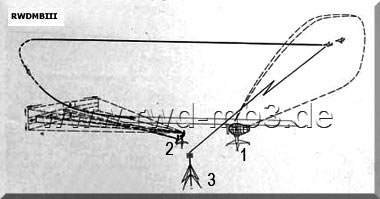

Schema der Landeanlage
  1  DRL-7
  2  PRL-7
  3  ARP

PRL-7

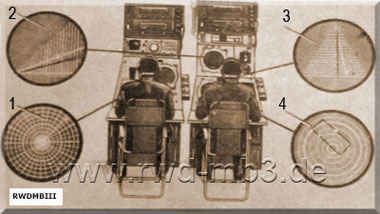

Anordnung der Sichtgeräte bei der Landeanlage RSP-7U
  1  kombiniertes Sichtgerät
  2  Gleitwinkelsichtgerät
  3  Kurswinkelsichtgerät Landebereich
  4  Kurswinkelsichtgerät Rundsicht
  Bestimmung:
Erhalt eines genauen Überblicks über die Luftlage im Flugplatzraum, zur Leitung von Flugzeugen im festgelegten Landeverfahren, zur Auflösung von Verbänden vor der Landung und zur genauen Landehilfe unter beliebigen meteorologischen Bedingungen bei Tag und bei Nacht

techn. Daten:
- Sendeleistung
   PRL-7: 70 kW
   DRL-7: 230 kW
- Frequenzbereich
   PRL-7: cm-bereich
   DRL-7: dm-Bereich
- Stromversorgung: 3x 380 V / 50 Hz
- Bedienung: 17 Personen
- Jahr der Einführung: 1965
- Basisfahrzeug: ZIL-157/1 mit Koffer
   und Anhänger AP 1,5/2PN2
- Abmessungen: 16120 x 2380 x 3850 mm
- Masse: 12550 kg

Bestand:
- (1) Dispatcherfunkmeßgerät DRL-7 Radian
- (2) Präzisionslandefunkmeßgerät PRL-7
- (3) automatisierter UKW-Peiler z.B. ARP-6
   zur Identifizierung der anfliegenden
   Flugzeuge bei komplizierter Luftlage
   und zum Anflug des Flugplatzes bei
   Ausfall des DRL-7
- 2 UKW-Funkstationen R-801 oder RSIU-4
- Gestell WIP-7
- Gestell WIS-7
- Fotoapparat "Zenit 5"
- 2 Aggregate AB-8-T 0/230
- Umformer WPL-30 für Netzbetrieb
- 1 Feldfernsprecher
- Akkumulatoren
- 1 Umformer PO-500
- Tonbandgerät MS-61
- Tonbandgerät MN-61
- Wechselsprechanlage K-IS
- Vielfachmeser AWO-5M
- Vielfachmesser C-57
- Impulsoszillograf S1-1
- Wellenmesser 42-8
- Radartester RIP-1
- Antennen

Varianten:
- fahrbare Ausführung RSP-7 mit
   1 Kfz ZIL-157 mit Koffer KUNG-1M
   1 Zweiachsanhänger 2PN-2
- fahrbare Ausführung RSP-7T mit
   1 Kfz ZIL-131
   1 Zweiachsanhänger
- stationäre Ausführung RSP-7U
   untergebracht in 4 Zelten

RSP-7RSP-7
Gestell WIS-7Gestell WIP-7


Unterbringung der Geräte im Kofferaufbau

RSP-7
  1  Sanitätskasten
  2  Steuerblock der Antenne PRL
  3  Dynamikblock
  4  Geräteschrank PRL
  5  Stuhl der Operators PRL
  6  Steuerschrank
  7  Hohlleitertrakt
  8  Empfängerschrank PRL
  9  Senderschrank PRL
10  Feuerlöscher OU-2
11  Heizung-Ventilator
12  Ofen
13  Klappstuhl
14  EWZ-Schrank
15  Kleiderhaken
16  Sendeschrank DRL
17  Empfänger DRL
18  Feldfernsprecher
19  Arbeitstisch
20  Arbeitsleuchte
21  Geräteschrank DRL
22  Akkumulatorfach und Umformer PO-500
23  Gleichrichter für RSIU-4
24  Dynamikblock
25  Empfänger RSIU-4


RSP-7
  1  UKW-Funkstation RSIU-4
  2  Gleichrichter für RSIU-4
  3  Abdeckplatte
  4  Sanitätskasten
  5  Steuerblock der Antenne PRL
  6  Geräteschrank PRL
  7  Kabelverteiler
  8  Geräteschran DRL
  9  Akkumulatoren
10  Lüfter
11  Dynamikblock



Quelle: HB 325/2a, Katalog Nachrichtentechnik der LSK/LV und Volksmarine
