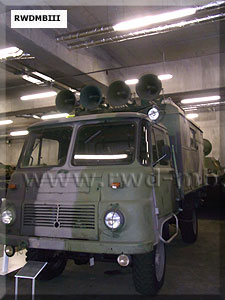

Rundfunk- und Kino Einrichtung RKE-75

RKE-75

RKE-75
  Bestimmung:
- Beschallung von Räumen und im Freien
- elektroakustische Übertragung im Stand
   und in der Bewegung
- Wiedergabe von 16-mm-Filmen
- Empfang von Rundfunk- und Fernseh-
   sendungen
- magnetische Tonaufzeichnung
- Ausführung von Fotoaufnahme und
   Fotolaborarbeiten
- Kleinvervielfältigung von Vorlagen nach dem
   Flächenumdruckverfahren

techn. Daten:
- Basisfahrzeug: LO 2002A mit
   Einheitskoffer Typ A
- Besatzung: Obermechaniker, Mecha-
   niker/MKF
- Verstärkerleistung: 200 VA
- Stromversorgung:
   Netz: 220 V / 50 Hz
   Akkumulatoren

Bestand:
- elektroakustischen Anlage
- Filmwiedergabeausrüstung
- Antennenanlage
- Rundfunk- und Fernsehempfangsausrüstung
- Fotoausrüstung
- Schreib- und Vervielfältigungsausrüstung
- Stromversorgungsaggregat BeET 1,6-2
- Zubehör

RKE-75RKE-75

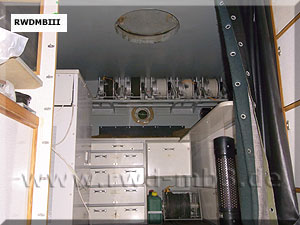

die Kabine ist durch einen Vorhang zweigeteilt
hinten oben: Kabeltrommeln für Stromver-
sorgung und NF-Kabel

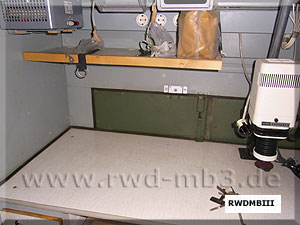

Teile der Fotoausrüstung

RKE-75 Baugruppen im Ela-Gestell EG-200-S
- 1 Vorwahlkassette VK-4-T zum Schalten von
   NF-Übertragungswegen
- 1 Mischkassette MK-4 zum Mischen der aus-
   gewählten Tonspannungsquellen
- 1 Rundfunkkassette RK-5 zum Empfang der
   Rundfunksender
- 4 Leistungsverstärker LV-50
- 1 Tonbandgerät R 6 K (nicht auf allen RKE 75)
- 2 Netzkassetten NK-1/24.1
- 1 Abhörkontrollfeld zur Kontrolle der Ausgänge der
   4 Leistungsverstärker und des Abhörausgangs
   der Mischkassette MK-4
- 1 Anschlussfeld
- 1 Transverter zur Stromversorgung des Platten-
   spielers bei Batteriebetrieb

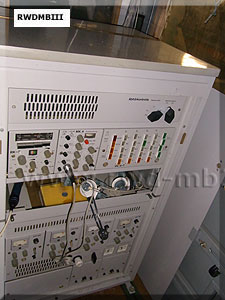

Ela-Gestell EG-200-S mit Baugruppen
der elektroakustischen Anlage

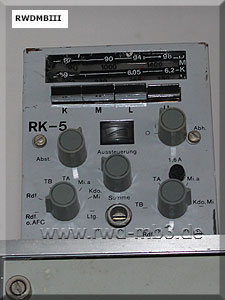

RK-5 Rundfunkkassette RK-5
- Wellenbereiche: LW, MW, KW, UKW

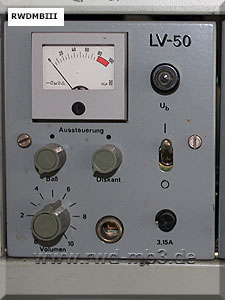

LV-50 Leistungsverstärker LV-50
- LV 50 besteht aus Vorverstärker, Klangregel-
   netzwerk, Phasenumkehrstufe, Treiberstufe
   und Endstufe mit Ausgangsübertrager
- Übertragungsbereich: 45...18.000 Hz
- Lastimpedanz: 200 Ohm
- Stromaufnahme: max. 4,5 A
- Betriebsspannung: 12 / 24 Volt
- Ausgangsleistung: 50 W
- Hersteller: VEB Ultraschalltechnik Halle
- Abmessungen: 119 x 134 x 175 mm

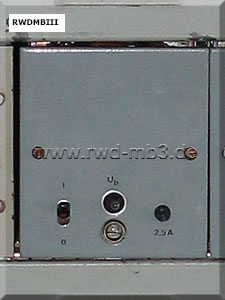

NK-1/24.1 Netzkassetten NK-1/24.1
- transistorisierte Stromversorgungseinheit in
   Kassettentechnik zur Stromversorgung von
   max. 2 Verstärkern LV-50
- Netzspannung: 198 - 242 V / 50 Hz
- Ausgangsspannung: 25V bei max. 12A
- Hersteller: VEB Ultraschalltechnik Halle
- Abmessungen: 119 x 134 x 275 mm
- Masse: 8,6 kg



Quelle: A 030/1/004
