Technikkatalog



Funkmeßanlage "Reja"

Reja

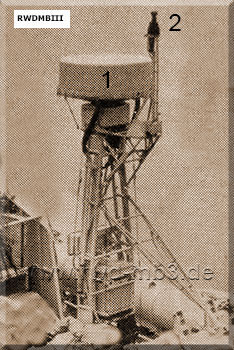

Antennenanlage des FM-Gerätes (1)
auf einem TS-Boot Projekt 183
daneben Antwortantenne der Kenn-
anlage Nichrom (2)
  Bestimmung:
Ortung von Überwasser- und Luftzielen

techn. Daten:
- Frequenzbereich: 10-cm-Band
- Sendeleistung: 90 kW

Bestand:
- Gerät 1  Antennen-Hohlleiter-Einrichtung
- Gerät 2  Sender-Empfänger
- Gerät 3  Sichtgerät
- Gerät 4  Stabilisator der Antennenrichtung
- Gerät 5  Tochtersichtgerä
- Gerät 6  Verteilereinrichtung
- Gerät 7  Gleichrichter
- Gerät 8  Sicherungskasten
- Gerät 9  Echokammer
- Stromversorgungsaggregat (Umformer) MAG-5
- Regler RKW-422


Reja

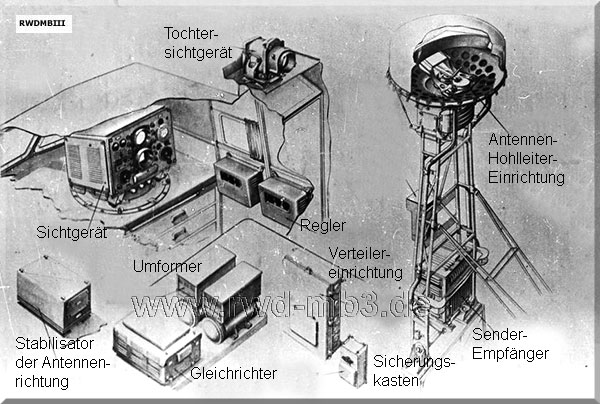

Bestand der Anlage "Reja"
(nach einer Darstellung auf http://forums.airbase.ru/2014/02/t87747_28--sudovye-korabelnye-navigatsionnye-rls.html)

RejaReja

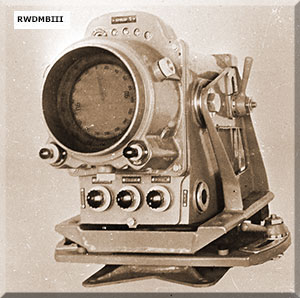

Elemente der Antennen-Hohlleiter-Einrichtung (Gerät 1)Tochtersichtgerät mit abgenommenen Tubus
(Gerät 5)
(nach Darstellungen auf http://forums.airbase.ru/2008/04/t57417_20--detali-vooruzheniya-i-oborudovaniya-1.html)



Quelle: bastion-karpenko.ru/ray-korab-rls, Militärtechnik 8/1967
