Technikkatalog

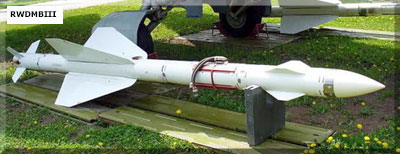

Luft-Luft-Rakete R-24R

R-24R
(Foto: rbase.new-factoria.ru)

R-24R
  1  Selbstlenkkopf
  2  Funkzünder
  3  Antennen des Funkzünders
  4  Autopilot
  5  Turbogenerator		   6  PIM (Sicherheits- und Zündmech.)
  7  Gefechtsteil
  8  Feststoffriebwerk
  9  Gasgenerator
10  Ruderantriebe
   Bestimmung:
Luft-Luft-Rakete mit halbaktivem FM-Selbstlenkkopf
Einsatz von Flugzeugen, die mit dem Monoimpuls-Visier RP-23 ausgerüstet sind

techn. Daten:
- Länge: 4800 mm
- Rumpfdurchmesser: 230 mm
- Flügelspannweite: 970 mm
- Masse: 250,0 kg
- Antrieb: Feststofftriebwerk PRD-287
- Zünder: Funk-Annäherungszünder
- Lenksystem:
   1. Abschnitt: Fernlenkung
   2. Abschnitt: halbaktiv FM
- Selbstlenkkopf: RGS-24
- Zeit gelenkter Flug: 45 s
- Masse Gefechtsteil: 25 kg
- Reichweite: 50 km
- Zielhöhe: 0,04 - 25 km
- Zielgeschw. max: 3000 km/h

Einsatz: z.B. MiG-21MF

Nummernverzeichnis: 30 37 00 (Gerät 140)


R-24RR-24R

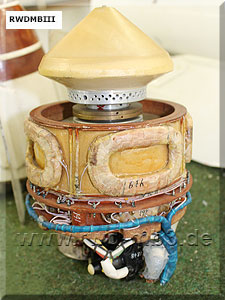

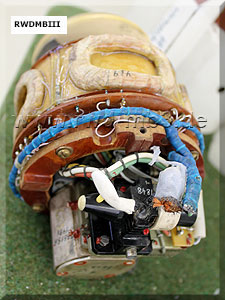

FM-Selbstlenkkopf ohne Abdeckung
Fotos aufgenommen im Telefon- und Raketenmuseum der Gemeinde Pinnow



Quelle: Fliegerrevue 6/91
