Technikkatalog



Luft-Luft-Rakete R-13M

R-13M
(Foto: http://commons.wikimedia.org)

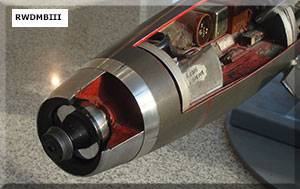

R-13M
Optischer Zielsuchlenkkopf
(Foto: von Ciacho5, via Wikimedia Commons)

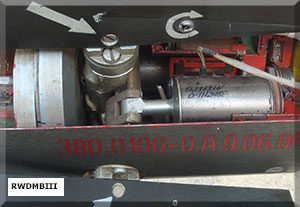

R-13M
Flügelantriebe
(Foto: von Ciacho5, via Wikimedia Commons)
  Bestimmung:
gelenkte Luft-Luft-Rakete mit IR-Zielsuchkopf

techn. Daten:
- Länge: 2870 mm
- Rumpfdurchmesser: 127 mm
- Flügelspannweite: 632 mm
- Masse: 90 kg
- Gefechtsteil: Stabmantel
- Zünder:
   Funkzünder
- Antrieb: Feststofftriebwerk
- Reichweite: 15 km
- Lenksystem: IR passiv
   Kopf stickstoffgekühlt
- Lenkmethode: proportionale Annäherung
- Lenkzeit: 60 s
- Startschiene: AP-13MT/BS

Einsatz: MiG-21, MiG-23MF/ML

Nummernverzeichnis:
30 40 00 (Erzeugnis 320)



Quelle: Fliegerrevue 6/1991
