Höhenfinder PRW-13 (1RL130)

PRW-13

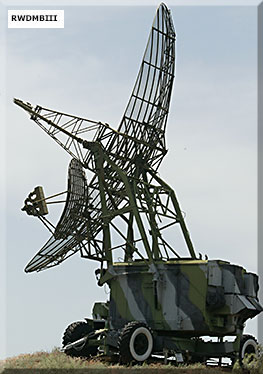

PRW-13 in Gefechtslage, Anhänger W1
rechts daneben Anhänger W2

PRW-13
PRW-13 in Gefechtslage, Anhänger W1
(Quelle: www.yaplakal.com)

PRW-13

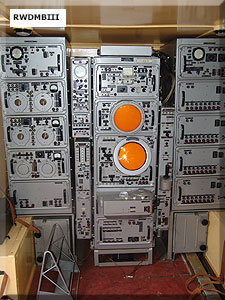

Geräteschränke im Anhänger W2
links SBZ-System,
Mitte: Sichtgeräteschrank I-7 mit mit
- dem Höhensichtgerät IW-06
- dem Rundsichtgerät IKO-02
  Bestimmung:
fernbedienbarer Höhenfinder
Kompnesationsantenne zur Unterdrückung aktiver Störungen
Nutzung z.B. in Zusammenarbeit mit der RBS P-37

techn. Daten:
- Arbeitsfrequenz: 2,5 – 2,7 GHz
- Impulsleistung: 1,4 ... 1,6 MW
- Magnetron: 2x MI-285 (MI-14),
   flüssigkeitsgekühlt
- Folgefrequenz:
   je nach Anlassart 330 Hz, 365 Hz, gewobbelt oder
     Wiederholung von 4 Folgefrequenzen
   fremdgesteuert durch Entfernungsmesser
- Impulsdauer:
   1,5 µs
   3 µs bei 330 und 365 Hz
- Aufklärungsentfernung: 400 km
- Störschutz gegen:
   - Rauschstörungen
   - Antwortstörungen
   - passive Störungen
- "Nick"geschwindigkeit:
   bei Winkel 30°: 30x je min
   bei Winkel 3°: 72x je min
- "Nick"bereich: -2 .. 30°
- Drehgeschwindigkeit
   Sektorbetrieb: 54, 135°/min
   Rundsicht: 6, 10 U/min
   Synchron zum E-Messer: 4, 6 U/min
- Stromversorgung
   220 V, 400 Hz vom verbundenen System
   oder Aggregat AD-30T
   220 V, 50 Hz über Umformer WPL-30
- Leistungsaufnahme: 21 kW

Bestand:

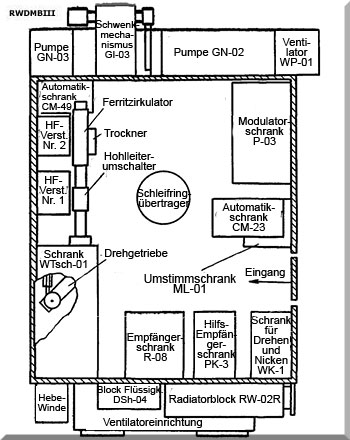

- Anhänger W1 auf Laffette KLU-10 mit drehbarer
   Kabine für Sende-Empfangs-Apparatur und
   Antenneneinrichtung
- Anhänger W2 auf Anhänger 761 (2-P-3) mit
   Sichtgeräten, Synchronisations- und Stör-
   schutzapparatur sowie Elektroaggregat AD-30T

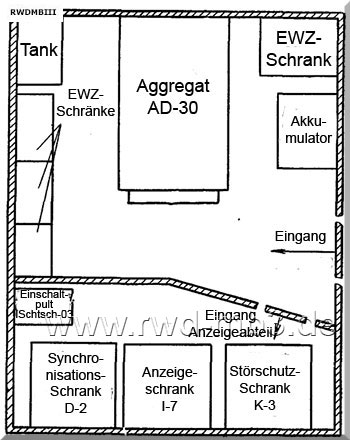

- Anhänger W3 auf Anhänger 761 (2-P-3) mit EWZ,
   Kontroll- und Messapparatur, Elektroaggregat AD-30T
   und Umformer WPL-30D
- Kfz Ural mit Kennungsgerät 1L22
- 3 Zugmittel für Anhänger
   1. Zugmittel KraZ-214 - Transportmittel für Teile der
      Antennenanlage
   2. Zugmittel Kraz-214 - Transportmittel für Teile der
      Antennenanlage
   3. Zugmittel Kraz-214 - Transportmittel für
      Kabeltrommeln


PRW-13PRW-13

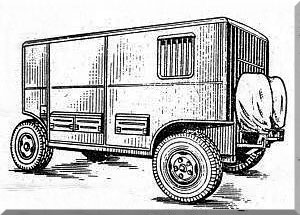

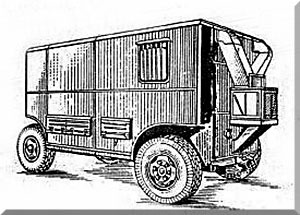

Anhänger W2Anhänger W3

PRW-13
Anhänger W1 in Transportlage

PRW-13PRW-13

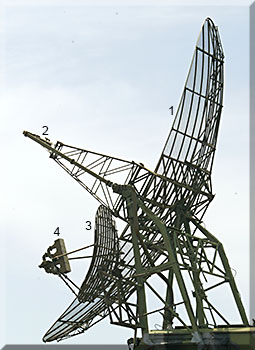

Antennenanlage
  1  Reflektor Hauptkanal AZ-17
  2  Strahler Hauptkanal AO-17
  3  Reflektor Kompensationskanal AZ-26
  4  Strahler Kompensatonskanal AO-26

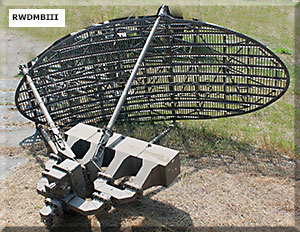

Kompensationsantenne
Ausführung mit 4 Strahlern
es gibt auch die Version mit 2 Strahlern



Fotos: Légvédelmi múzeum; pro75555.myqip.ru/?1-17-0-00000010-000-0-1, www.russianarms.ru
