Technikkatalog



Automatische Prüfstation PAK 9

PAK-9

PAK-9

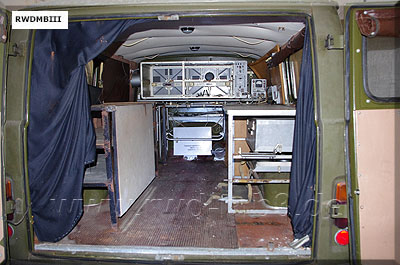

Blick in den Geräteraum (Blöcke fehlen)
unter dem Tisch rechts befindet sich ein Behältnis für EWZ
  Bestimmung:
Durchführung von Kontrollen und Regelarbeiten an Störcontainern SPS-141 und SPS-142 sowie Aufklärungscontainer KKR-1T (mit SRS-13) der Su-22M4
Die Kontrollen am Flugzeug wurde aller 6 Monaten durchgeführt und im Bordbuch dokumentiert. Die Ergebnisse wurden auf einem Thermostreifen dokumentiert, der im Fahrzeug gelagert wurde.

Nutzung:
- Trupp ASA (Aufklärung- und Stör-
   ausrüstung) im JBG-77/MFG-28
- im JBG-37 (2 Stück)

techn. Daten:

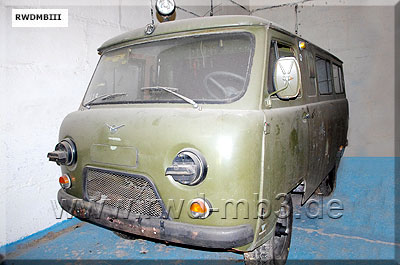

- Basisfahrzeug: UAZ-452

Bestand:
- Block KG
- Block KA
- Block KP mit Kabel
- Stromversorgungsblock
- Gerät 137-I
- 2 Arbeitstische
- Stuhl
- Futteral mit Hohleiterelementen
- 2 Dämpfungsglieder
- Bordsprechanalge SPU-9
- 2 Sprechgarnituren GSSch-A-18
- 4 Kabeltrommeln mit Kabel
- Heizgerät
- Ventilatoren
- Feuerlöscher
- 1 Gerät OW619W (Karzinotron)
- Kabel
- weiteres Zubehör, Ausrüstrung und
   Dokumentation


PAK-9PAK-9

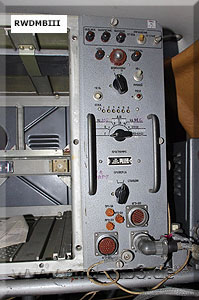

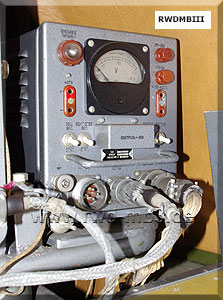

Bedienelemente am Block KGStromversorgungsblock StschP

PAK-9

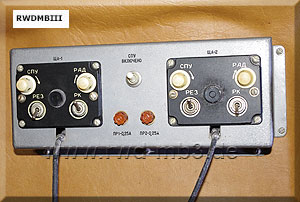

Bedienpult der Bordsprechanlage SPU-9


Fotos: U. Braumann



Die nachfolgenden Fotos eines komplett ausgerüsteten Fahrzeuges sind der Seite www.gazklub.cz
entnommen.
PAK-9PAK-9

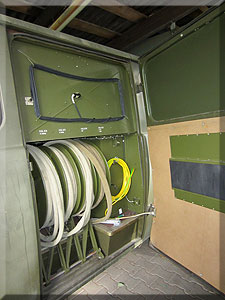

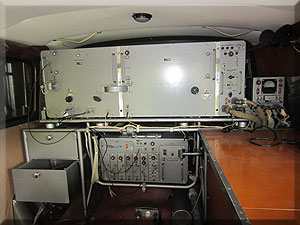

Gerätesystem An der rechten Seite befinden sich im
Bereich der Seitentür die herausklappbar
untergebrachten Kabeltrommeln

PAK-9

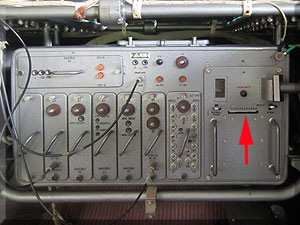

Schreibblock für Thermostreifen (Pfeil)



Informationen: Nutzer von nva-forum.de und flugzeugforum.de
