Schlosser- und Mechanische Universalwerkstatt MSMU-2A

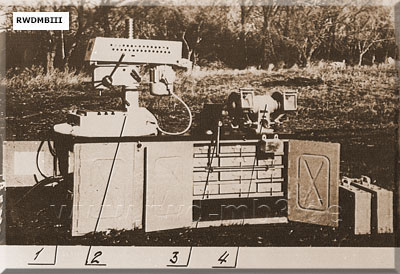

   Werkbank für Schlosser- und Bohrarbeiten 1 Schaltapparaturen 2 Tischbohrmaschine 3 Schraubstock 4 Schleifmaschine |
Bestimmung: Instandsetzung der Fliegertechnischen Ausrüstung unter feldmäßigen Bedingungen Die Ausrüstung ermöglicht: - Fräßen - Meiseln - Bohren - Schleifen - Schlosserarbeiten - Nieten Einsatz erfolgt selbständig oder gemeinsam mit den Werkstätten MSMU-1A und MKSU-A. techn. Daten: - Basisfahrzeug: ZIL-131 mit abnehmbarem Koffer KMS-131 - Abmessungen Länge: 7330 mm Breite: 2570 mm Höhe: 3130 mm - Masse: 10460 kg - Stromversorgung 3x 220 V / 50 Hz 3x 380 V / 50 Hz - Bereitgestellte Spannungen: 3x 380 V 3x 220 V 1x 220 V 3x 36 V / 200 Hz 27 V = 27 V ~ Bestand: • Maschinen Universalfräsmaschine 675P Elektrische Schleifmaschine EZB-2 Tischbohrmaschine 2M112 2x Kompressor SWC-7A 3x Reduzierventile • Elektroausrüstung transp. Verteiler Frequenzumformer S-759 Verteiler Akkumulator Kabel • sonstiges Staubsauger "Buran" Heiz- und Lüftungsanlage OW-65 Filterventilationsanlage FWUA-100N-24 Arbeitsplatz Schlosser (Bohrer) Arbeitsplatz Schlosser (Nieter) Zubehör und Werkzeug Fräser transp. Tisch 3x Stühle Magnetfeld-Defektoskop 77PMD-3M Nivelliergerät NZ Hebewinde |
Quelle: A 107/1/106
