Minensuchgerät MSG-75

MSG-75

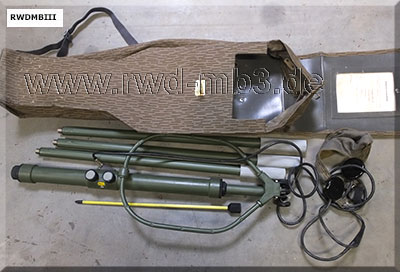

MSG-75 mit Zubehör
  Bestimmung:
Suche verdeckter Metallgegenstände (vorrangig Panzer- und Infanterieminen) im Wasser und im Erdstoff

techn. Daten:
- Arbeitsprinzip: Schwebungston
- Anzeigeart: akustisch (Kopfhörer)
- Breite Suchstreifen: 2,5 m
- Suche im Wasser: bis 1,5 m Eintauchtiefe
- Nachweistiefe für Panzerminen: bis 65 cm
- Stromversorgung: 4,5 V
- Bedienung: 1 Person

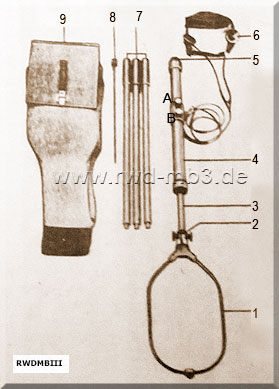

Bestand:
  1  Suchspule
  2  Gelenk
  3  Anschlußrohr
  4  Rohrkörper
  5  Verschlußschraube
  6  Kopfhörer
  7  Verlängerungsrohre mit Griffstück
  8  Bodensondierstab
  9  Tragetasche
  A  Abgleich 1 und Ausschalter
  B  Abgleich 2



Quelle: A 052/1/318
