Technikkatalog



Funkmeßwaffenleitanlage MR 102 Baklan

102

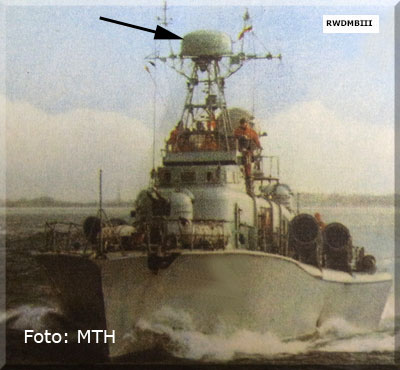

Antenne der Waffenleitanlage auf einem TS-Boot
  Bestimmung:
Torpedowaffenleitsystem für TS-Boote mit den Bestandteilen Funkmeß- und Waffenleitanlage und gewährleistet:
- das Aussuchen von Überwasserfahrzeugen
   und die Überprüfung ihrer Zugehörigkeit
   zu den eigenen Kräften
- Bestimmung der Koordinaten und Bewe-
   gungsparameter des Zieles
- Errechnung der Torpedoschießwerte

Einsatz:
Großes Torpedoschnellboot Projekt 206

techn. Daten:
- Betriebsarten
   • Beobachtung
     Ortung und Kennungsabfrage
       von Überwasserzielen
     Sicherstellung Kollisionsschutz
   • Zielverfolgung
     Bestimmung der Koordinaten
      und Parameter des Zieles
     Berechnung der Torpedoschießwerte
- Magnetrone
   Kanal 2  MI-146-II
   Kanal 2a  MI-158-I

Bestand:
Gerät 1AAntenne
Gerät 2Sende-Empfangsgerät
Kanal 2ASende-Empfangskanal (Gefecht)

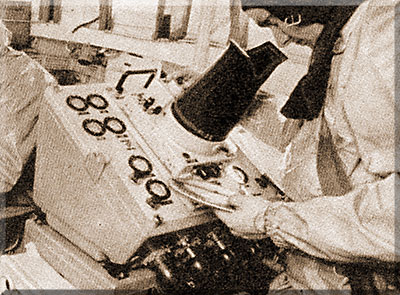

Gerät 3Sichtgerät
Gerät 4Koordinatenumwandler
Gerät 5Tochtersichtgerät
Gerät 6Stromversorgungs- und Bedienteil
Gerät 7Rechengerät für Torpedoschießwerte
Gerät 8Eingabegerät für Torpedoschleifenkurse
Gerät 9Verstärker
Gerät 9AVerstärker
Gerät 10Ausführungsgerät
Gerät 11Reserverichtgerät
Gerät 13Kursübertrager
Gerät 15Echokammer
Gerät 16Transformator
Gerät 19Kompensator




Quelle: DV 454/54a
