Schul- und Übungskampfflugzeug MiG-23UB
    Dreiseiten-Riss |
Bestimmung: doppelsitzige Kampftainer techn. Daten: - Besatzung: 2 Piloten - Abmessungen Spannweite: 7,78 bis 14,00 m Länge: 16,64 m Höhe: 4,82 m - Geschwindigkeit: 2.500 km/h (in 11.000 m Höhe) - Gipfelhöhe: 18.000 m - Reichweite: 3.000 km - Aktionsradius: 700 km - Leergewicht: 8.700 kg - Abfluggewicht: 17.640 kg - Triebwerk: Strahltriebwerk R-27F2M-300 mit Nachbrenner Bewaffnung: - 2 x Kanone GSch 23L mit 200 Patronen - 4 x Luft-Luft-Raketen R-3S oder - 4 x Raketenbehälter UB 16 oder - 1400 kg Bomben Funk/Funkmessausrüstung - Visier ASP-PFD - Funkmess-Gerät "Saphir-23UB" - IR-Peiler TI-23M - System "Lasur-SML" - Navigationssystem "Poljot-2L-23" - System zur Signalisation von Gefahren- situationen SORC-1 - Automatischer Funkkompaß ARK-10 oder ARK-15M - Markierungsfunkempfänger MRP-56P - Navigationsgerät RSBN-6S - Aktiver Antwortgeber SO-69 - Warnsystem SPO-10 (Erzeugnis S3M) - Funkhöhenmesser RW-4 - Funkstation R-832M - Havarie-Funkstation R-855UM - Kennungsgerät SRO-2M / SRO-1P/Gerät 81Ä - Bordsprechanlage SPU-9 - Magnetbandgerät MS-61 |
 |  |
 |  |
 |  |
| Treibstoffbehälter am Flügel | Treibstoffbehälter unter dem Rumpf |
 |  |
| Träger BD3-60-23F1 unter dem Rumpf | Träger BD3-60-23K1 unter der Tragfläche |
 |  |
| Antennen des Funkhöhenmessers | Antennen am starren Flügel 1 Antenne des Kennungsgerätes 2 Antennnen des Aktiven Antwortgebers und des Warn- und Alarmsystems |
 |  |
| Seitenleitwerk | Abklappbare Heckflosse |
 |  |
| Antenne Funkkommandoanlage | Bugfahrwerk |

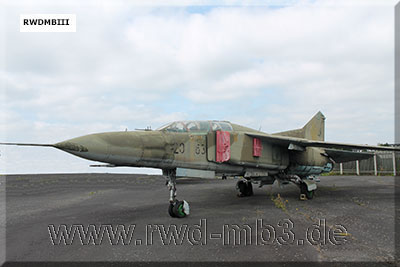

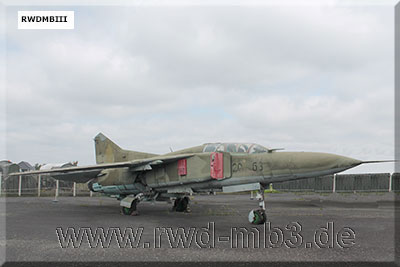

Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow und im Luftfahrtmuseum Finowfurt
