Hydroakustische Ortungsanlage MG 329

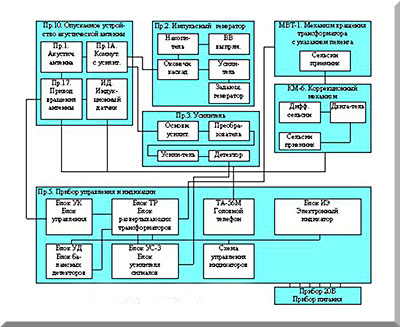

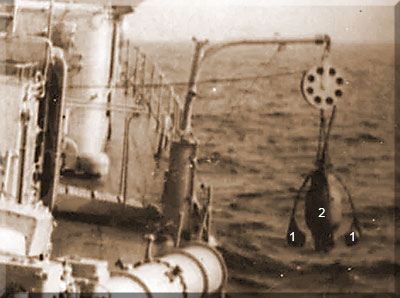

 Strukturschema  absenkbare Antenne (Foto: topwar.ru) 1 Stabilisatoren 2 Antenne |
Bestimmung: Sonar mit absenkbarer Antenne Aufspüren von U-Booten und das Bestimmen ihrer Koordinaten (Peilung und Entfernung) ermöglicht - Zielerfassung im Rundumraum - Bestimmung der Peilung auf das Ziel - Messung der Entfernung zum Ziel - Automatischer Schritt-für-Schritt-Überblick über die Wasserfläche. techn. Daten: - Betriebsarten Geräuschpeilung (SchP) Handbegleitung (RS) Entfernungsbestimmung (OD) aktive Schritt-Suche (AP) - Ortungsentfernung SchP: 50 kb AP: 33 kb - Frequenzen SchP: 2500 Hz AP, OD: 60 Hz - Drehgeschwindigkeit Antenne SchP: 4 U/min - Eintauchtiefe Sonde: max. 50 m - Stromversorgung 220 V, 400 Hz 27 V = Bestand: - in der Sonarkabine Impulsgenerator Gerät 2 Verstärker Gerät 3 Steuer- und Überwachungsgerät Gerät 5 Stromversorgungsgerät Gerät 20B Tiefenanzeiger - auf dem Oberdeck eine Absenkvorrichtung in einer speziellen Kassette in unmittelbarer Nähe der Winde und des Kranbalkens Die Absenkvorrichtung besteht aus zwei Fächern: einem gefluteten Fach und einem abgedichteten Fach. Das geflutete Fach beherbergt eine Barium- stärker. In der Druckkammer befinden sich der Antennendrehantrieb, der Kurssensor und der Tiefensensor. Nutzung: Projekt 133.1 UAW-Hubschrauber Mi-14PL |
