Hydroakustische Ortungsanlage MG 11 "Tamir-11"
 Messpult  Kommandogerät |
Bestimmung: Sonar zur Erkennung von Zielen im Echo- und Rauschmodus mit ausfahrbarem Suchkopf techn. Daten: - Zielerfassung durch Struktur Echosignal: bis 9 km Rauschsignal: bis 18 km - Peilgenauigkeit: ca. 3° - Suchbereich: ± 140° - Gewicht: 1000 kg - Entwicklung: 1953 Bestand: - Drehkopf Gerät 1 mit Ausfahr- und Schwenkeinrichtung Gerät 1-1 Hauptvibrator Zusatzvibrator - Impulsgenerator Gerät 2 mit Hauptgenerator Gerät 2-1 Zusatzgenerator Gerät 2-2 Hochspannungsblock Gerät 2-3 Polarisationsanlage Gerät 2-4 - Messpult mit Hauptverstärker Gerät 3-1 Nebenverstärker Gerät 3-2 NF-Verstärker Gerät 3-3 Elektrisches Anzeigegerät Gerät 3-4 - Steuergerät 3-5 - Kommutationsanlage Gerät 4 - Kondensatorschrank Gerät 5 - Verstärker des Nachdrehfolgesystems Gerät 7 - Rekorder Gerät 10 - Kommandogerät - Stromversorgungsapparatur mit Netzgerät Regler RUN-121 Regler RW-5002 Regler RW-5003 Automatischer Anlasser KR-14 Motor-Generator Einsatz: U-Jagd-Schiff Projekt 201M |
 | |

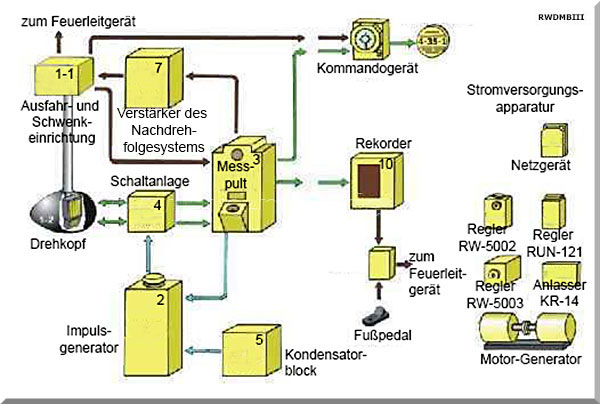

| Übersichtsplan | |
 |  |

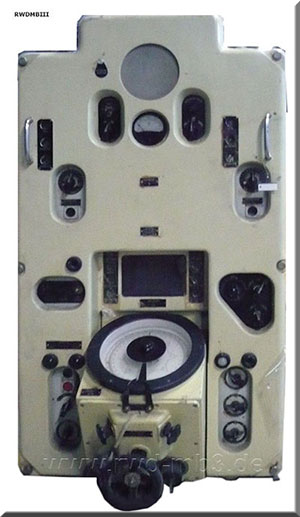

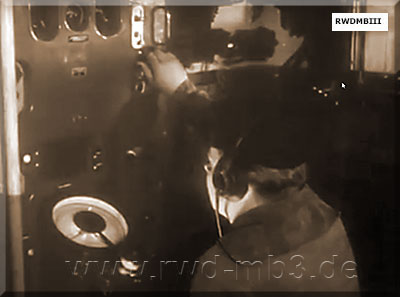

| Arbeitsplatz am Messpult | |
 |  |

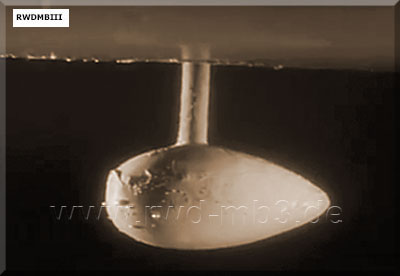

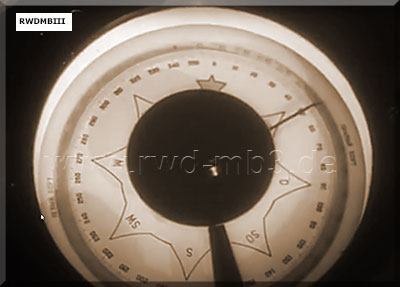

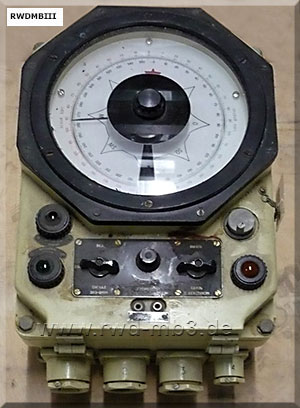

| Anzeige am Steuergerät | schmatische Darstellung des ausfahrbarem Suchkopf |
 |  |

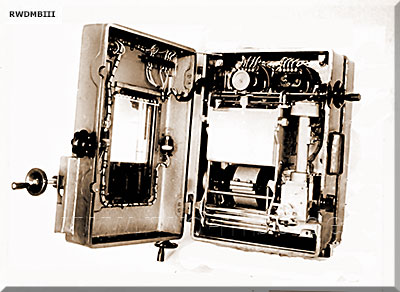

| Rekorder, geöffnet | Beobachtungskammer, Bestandteil des Messpultes |
 |  |

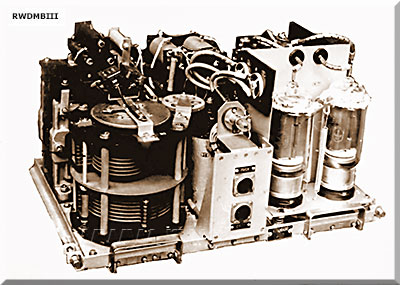

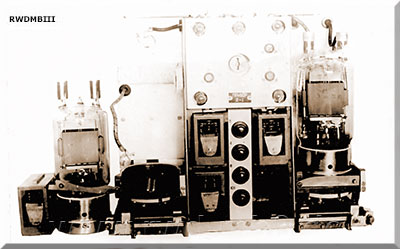

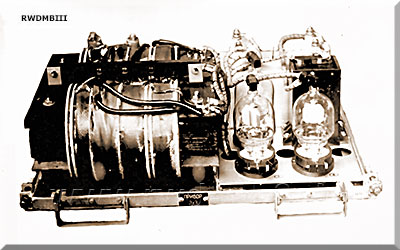

| Hauptgenerator | Zusatzgenerator |
 |  |

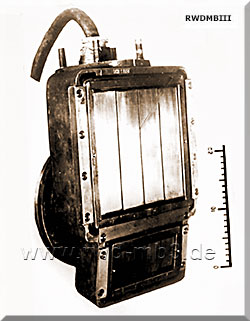

| Hochspannungsblock | Vibrator |
 |  |

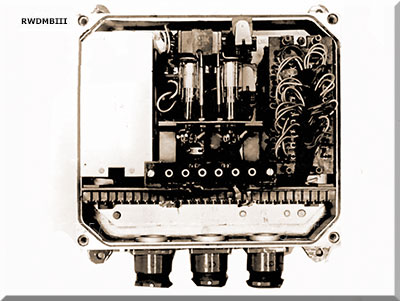

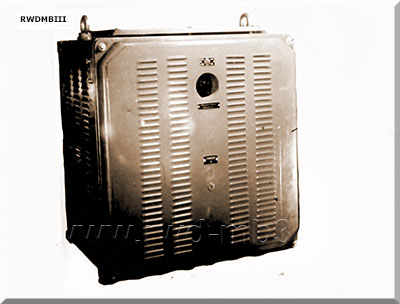

| Netzgerät | Kommutationsanlage, geöffnet |
Quelle: nevskii-bastion.ru, parow-info.de, DV 454/27d, DV 454/13e
Fotos: Film "Vorposten der Volksmarine", "Ziel aufgefasst"
