Technikkatalog



Lichtbake (Neon-Kode-Leuchtfeuer) KNS-1/1p

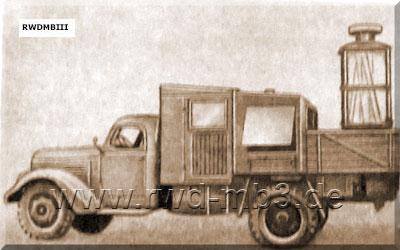

KNS-1
KNS-1

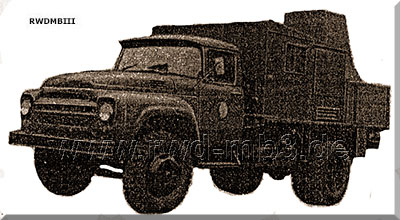

KNS-1p
KNS-1p
  Bestimmung:
Lichtbake zur optischen Kennzeichnung des Flugplatzes
Aufbau in der Nähe das Nahmarkierungs-
punktes (1100 m vor der SLP)
tastet den gleichen Buchstaben wie das Nahfunkfeuer

Hauptteile:
- Scheinwerfer mit 9 Leuchtstoffröhren
- automatischer Zeichengeber
- Elektroaggregat
   KNS-1p: ADA 15 mit Netzersatz-
   anlage NELUS
- Drehstromtrafo zum Anschluss an das
   Ortsnetz
- Kabine des Diensthabenden

techn. Daten:
- Basisfahrezeug
   KNS-1: ZIS-150/ZIL-150
   KNS-1p: ZIL-164 oder ZIL-130
- Gewich (KNS-1): 7500 kg
- Stromversorgung
   Ortsnetz oder Aggregat
- Sichtbarkeit
   gute Sicht: 50 .. 60 km
   schlechte Sicht: 15 .. 25 km
- Neonröhren: ND-1 oder ND-2
- Stromversorgung: 3x 220/380 V, 50 Hz

KNS-1p

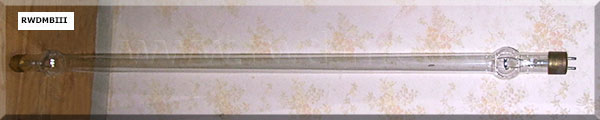

Leuchtsoffröhre der Lichtbake



Quelle: DV 426/1, HB 325/2a, Katalog Nachrichtentechnik der LSK/LV und Volksmarine
Foto aufgenommen in der "NVA Ausstellung Harnekop e.V."
