Magnetkompass KMO-T

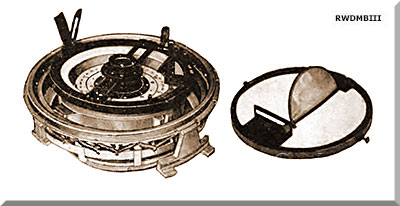

 Aufbau  Kompass mit Peilaufsatz und Lupe |

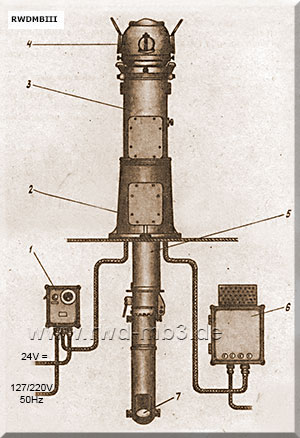

Bestimmung: - Magnetkompass mit optischer Übertragung und elektromagnetischem Kompensator - Kontinuierliche Ermittlung des Kurses, Kurswinkels und der Richtungen zu verschiedenne sichtbaren Objekte oder Himmelsmarken - Das ioptische System ermöglicht die Übertragung der Kompassanzeige ins Ruderhaus techn. Daten: - Skalenteilung: 1° - Stromversorgung 127/220 V, 50 Hz 24 V = - Hersteller: UdSSR Aufbau: 1 Stromversorgungsgerät 2 Gehäuseunterteil 3 Gehäuse 4 Gehäuseoberteil 5 Rohr des optischen Traktes 6 Steuerpult 7 Spiegel Nutzung auf Projekten: 888, 1159 |
Quelle: petroslav.ru
