Prüfstation U-582UÄ-75 - KISAT

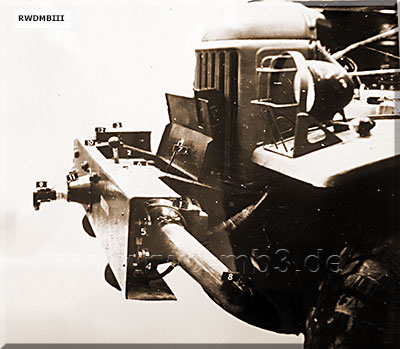

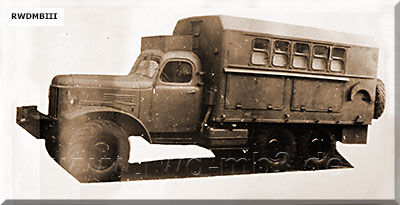

Gesamtansicht System der Leistungsabnahme mit Generator GSK-1500M |
Bestimmung: Überprüfung des technischen Zustandes der Aggregate und Systeme der Zelle, des Triebwerks und der Elektro-Spezialausrüstung der Flugzeuge MiG-21MF ohne die Aggregate und Geräte auszubauen techn. Daten: - Basisfahrzeug: ZIL-157KE - Kofferaufbau: SN-3 - Abmessungen Länge: 7720 mm Breite: 2500 mm Höhe: 3100 mm - Gewicht: 9300 kg - Speisung der Verbraucher 28,5 V aus eigenes Energiezentrum, angetrieben vom Kfz-Motor 115 V, 400 Hz vom Umformer PO-250 |

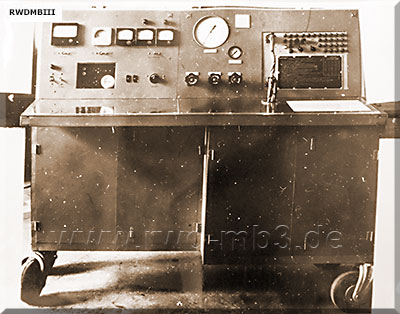

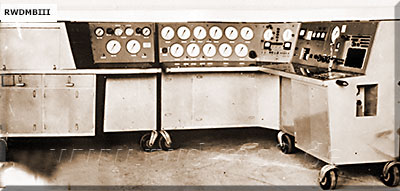

Gesamtansicht Pult Z/TW und E-Spezial-Ausrüstung | rechtes Prüfpult Z/TW |

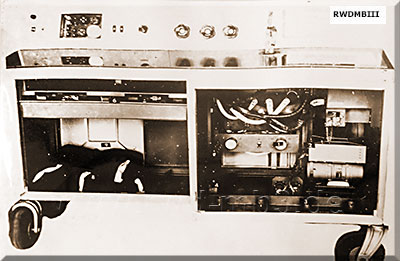

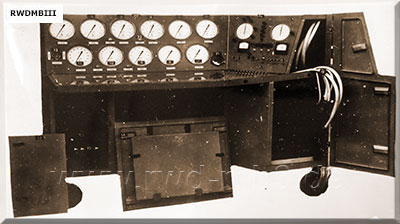

Pult E-Spezial-Ausrüstung | Schalttafel mit Schützen rechts unten Umformer PO-250 |
Quelle: A 107/1/155
