Technikkatalog



Informationsanlage Fü449 / DK982

Informationsanlage Fü449 / DK982

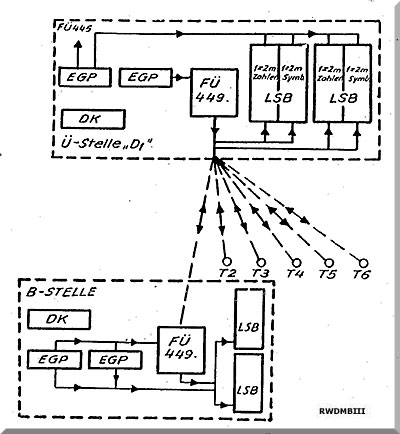

Aufbau der Fü449

Informationsanlage Fü445 / DK982

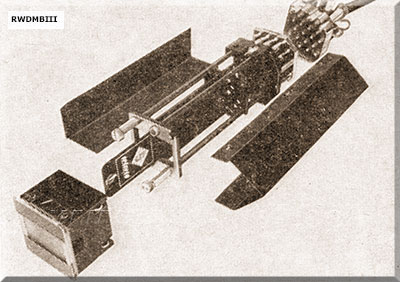

Dienstkanaleinrichtung

Informationsanlage Fü445 / DK982
Überwachungs- und Betriebsstellengerät

Informationsanlage Fü445 / DK982
Zahlenausgabeelement (Symbolanzeigeelement)
  Bestimmung:
Die Informationsanlage dient zur Übertragung und Darstellung von Melde- und Befehls­informatiönen zwischen dem Gefechtsstand der LVD und dem Gefechtsstand des FRR und JG.

Aufbau der Informationsanlage:
- Fernüberwachungsgeräte Fü 449:
   l Fernüberwachungsstellengerät
   bis zu 6 Betriebsstellengeräte
- Dienstkanaleinrichtung DK 982:
   bis 4 abgesetzte Sprechstellen
- l Leuchtschaubild (LSB)
- 3 Eingabepulte (EGP):
     l Befehlspult
     2 Meldepulte
- je Anlage 2 Leuchtschaubilder (LSB)
- je Anlage 2 Eingabepulte (EGP)

techn. Daten:
- Übertragung der Information
   Übertragungsform: Impulstelegramm mit
     Lückencode
   Übertragungswege: 2 getrennte beliebige
     Zweiwegverbindung 0,3 bis 2,4 kHz
- Schrittgeschwindigkeit: 400 Baud
- mittl. Dauer eines Impulstelegramms: 200 ms
- Anzahl der Impulse je Impulstelegramm: 31
- Anzahl der Lücken je Impulstelegramm: 30
   davon 11 für Betriebsstellenkennung
                9 für Gruppenkennung
              10 Befehls-/Meldekennung
- Stromversorgung: 220 V , 50 Hz



Quelle: HB 325/2a
