Elektrische Kompensationsanlage mit Kernspulen EK-I-K

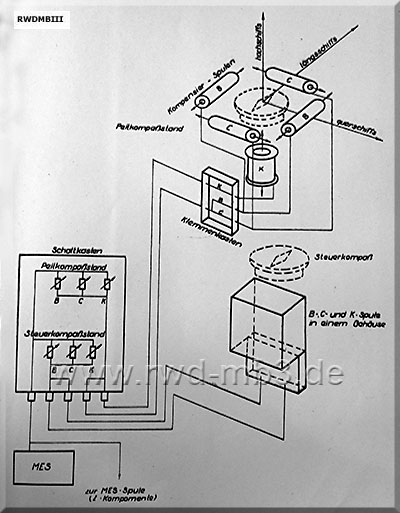

 Prinzipaufbau |
Bestimmung: Kompensation des am Kompassort wirksamem elektromagnetischen Feld, das durch das Einschalten der MES-Anlage entsteht Die Anlage kompensiert das Feld der Z-Schleife, die im Schiffskörper ein vertikales, dem Schiffsfeld entgegengesetzt gerichtetes elektromagnetisches Feld erzeugt techn. Daten: - Masse netto: 48,7 kg - Stromversorgung: 110 / 220 V = - Hersteller: VEB Geräte- und Regler-Werke Teltow, DDR Aufbau der Anlage: • je Kompassstand - 2 B-Spulen in Gussgehäusen - 2 C-Spulen in Gussgehäusen - 1 K-Spule im Al-Gehäuse • für Tisch- bzw. Kugelkompass - B, C und K-Spulen in einem Gehäuse • 1 Klemmkasten • 1 Schaltkasten (gemeinsam für je 2 Kompassstände) Nutzung auf Projekt: 24 |
 |  |

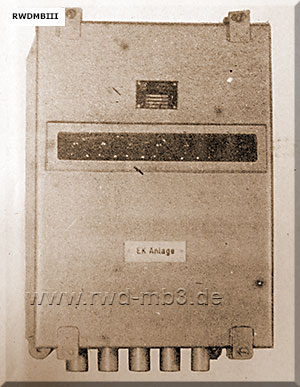

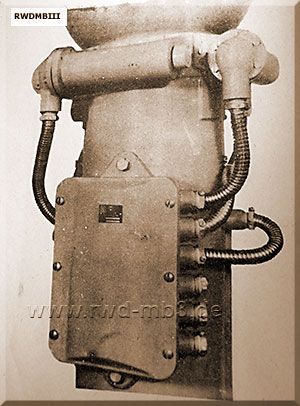

| Schaltkasten | Klemmkasten |
Quelle: DV 451/16
