Elektrolytkompassanlage (m)

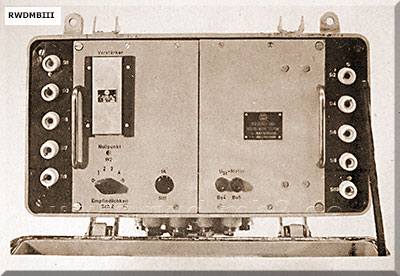

 Schaltkasten  Elektrolytkompass (Ansicht) |

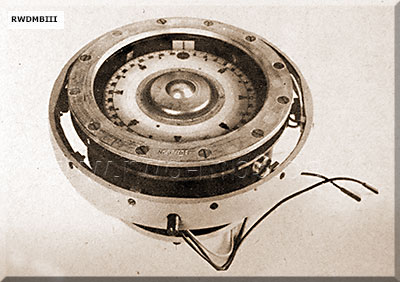

Bestimmung: Übertragung den von einem Mutterkompass angezeigtem Kurs auf Tochtergeräte Mutterkompass ist ein als Elektrolytkompass abgewandelter Magnetkompass Der Elektrolytkompass unterscheidet sich von einem gewöhnlichen Magnetkompass in folgenden Punkten: - Das nordweisende Kichtsystem trägt an einem Teil seines äußeren Umfanges über einen Winkelbereich von 180° einen Metall- streifen, das Leitband - An der Innenwandung des Kompasskessels sind außer einem senkrechten Steuerstrich drei sichelförmige Elektroden, um jeweils 90° versetzt, angebracht - In der den Innenraum des Kompasses aus- füllenden Dämpfungsflüssigkeit befindet sich ein aufgelöstes Salz, das die Flüssigkeit elektrisch leitfähig und damit zum Elektrolyt macht Deshalb wird der umgewandelte Magnetkompass auch Elektrolytkompass genannt. techn. Daten: - Nachlaufgeschwindigkeit: > 3°/s - Anzahl Tochteranschlüsse: 4 - Speisespannung: 110 V, 50 Hz - Hersteller: RFT, DDR Bestand: - Elektrolytkompass - Mutterkompassstand - E-Kompensierung - Schaltkasten - EWZ |
 |  |

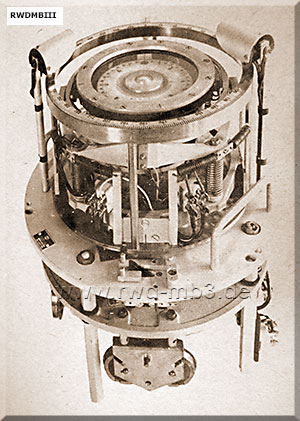

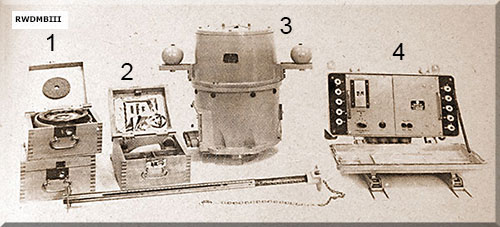

| Einsatz von Mutterkompassstand mit Elektrolytkompass | Gesamtanlage mit 1 Reservekompass im Transportkasten 2 Ersatzteilkasten 3 Mutterkompassstand ohne Kompensationsspulen 4 Schaltkasten |
Quelle: K 293/3/002, DV 451/18
