Technikkatalog



Entgiftungs- und Entaktivierungsanlage EEA 61 / EA 61

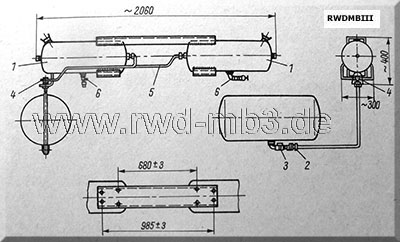

EA 61
  1  Flüssigkeitsbehälter
  2  Rückschlagventil
  3  Absperrventil
  4  Dreiwegehahn
  5  Rohrleitungen
  6  Absperrventil

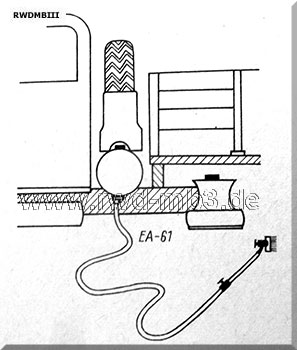

EA 61

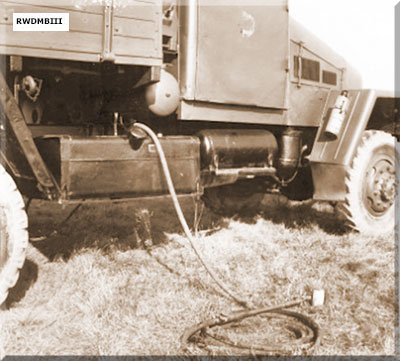

EA 61 am G5 montiert
  Bestimmung:
Die Anlage ist fest an Fahrzeugen angebaut, die mit einer Luftdruckbremse ausgerüstet sind.
Ermöglicht teilweise und vollständige Spezialbehandlung des Fahrzeuges und des Zubehörs (Ausrüstung)
Die Anlage kann gleichzeitig mit zwei verschiedenen Flüssigkeiten aufgefüllt werden, entweder EF II und EF III oder EaF I und EaF II.

Bestand:
- 2 Stück 40-l-Druckbehälter
   unterhalb der Reserveräder des Fahrzeuges
   vom Typ G5 angebracht. Von jeder Seite ist
   ein Behälter zugängig
- 2 Schlauchleitungen
- 2 Arbeitsrohre mit Sprühdüsen und
   Rundbürsten
- Rohrleitungen
- Armaturen



Quelle: Handbuch für Unteroffiziere des Chemischen Dienstes, DV 46/20, "Gefechtsausbildung" 1967
