Weggeschwindigkeitsmesser DIW-1

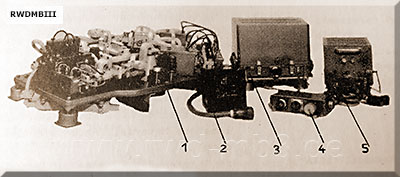

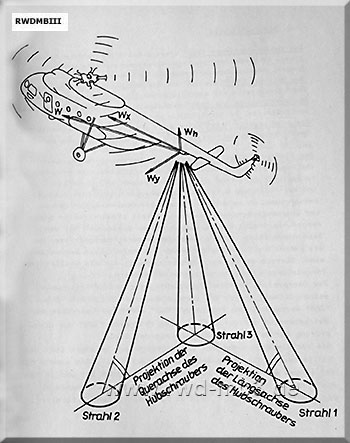

 Gesamtansicht  Antennenrichtdiagramme |
Bestimmung: Doppler-Navigationsgerät für Hubschrauber zur selbstständigen Bestimmung und Anzeige der Längs- und Querkomponenten des Geschwindigkeitsvektors des Hubschraubers in Arbeitsbereichen, die den Übergang in die Standschwebe sowie die Anzeige dieses Zustandes sichern techn. Daten: - Betriebshöhe Festland: 0 - 110 m Waseroberfläche: 0 - 80 m - zu messende Geschwindigkeiten Längskanal vorwärts: 2 - 50 km/h Längskanal rückwärts: 2 - 10 km/h Querkanal rechts: 2 - 25 km/h Querkanal links: 2 - 25 km/h - Stromversorgung Gleichspannung 27 V Wechselspannung 115 (200) V, 400 Hz - Masse: 34 kg Bestand: 1 Sender-Empfänger 1S1 mit - Klystrongenerator - Hohlleitersystem 1S1-9 - Sende-Schlitzantenne 1S1-1 - Sende-Hornantenne 1S1-1A - Hochfrequenzkopf 1S1-51 - Hochfrequenzkopf 1S1-51A - NF-Vorverstärker 1S1-2 - NF-Verstärker 1S1-3 - Filter 1S1-4 - SV-Block des Klystrons 1S1-5 2 Anzeigegerät 1S6 3 Elektronikblock 1S8 4 Verbindungsblock 1S5 5 Netzteil 1S4A Prüfgerät PKD-1 Imitator Doppler-Signale IDS |
 | |

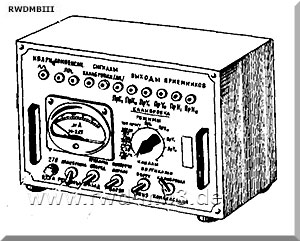

| Prüfgerät PKD-1 |
Quelle: A 209/1/103
