Dopplerweggeschwindigkeit- und Abdriftwinkelmesser DISS-7

DISS-7

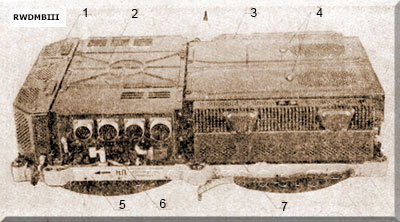

Gerätesatz
  1  Stromversorgungsblock PK7 (Hochspannung)
  2  Verteilerblock PK8-M
  3  Empfänger PK3
  4  Elektronikblock PK5M (2 Stück)
  5  Antenne PK1
  6  Sender PK2 (2 Stück)
  7  Stromversorgungsblock PK4 (Niederspannung)
  Bestimmung:
kontinuierliche automatische Berechnung der gesamten Geschwindigkeitsvektor­kompo­nenten im XYZ-Koordinatensystem

techn. Daten:
- Abstrahlung: Dauerstrich
- Frequenz: 13,325 GHz
- Sendeleistung: < 2 W
- Bereich Dopplerfrequenz: 1,5 - 32 kHz
- Umschaltfrequenz Antennenstrahl: 2,5 Hz
- Stromversorgung
   115 V, 400 Hz
   27 V =
- Masse: 29 kg
- Abmessung: 666 x 406 x 231 mm



Quelle: Beschreibung DISS-7 (russ.), studfile.net
