Dopplerweggeschwindigkeit- und Abdriftwinkelmesser DISS-15

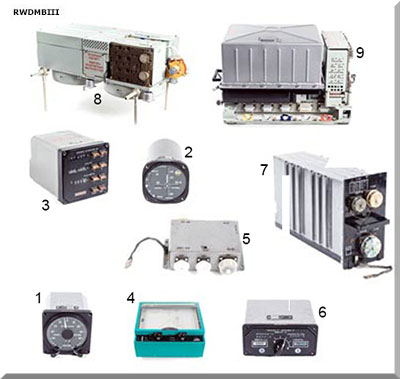

 Gerätesatz 1 Anzeige für Schwebeflug und niedrige Geschwindigkeit Block 6 2 Anzeige der Fahrgeschwindigkeit und des Driftwinkels Block 7 3 Koordinatenanzeiger Block 8 4 Schreibblock Block 10 5 Verteilerkasten 6 Bedienpult Pult PK 7 Koordinatenrechner Block 5 8 Hochfrequenzblock mit Antennen 9 NF-Block |
Bestimmung: automatische kontinuierliche Messung und Anzeige der Fluggeschwindigkeit und des Driftwinkels, der Komponenten des Fluggeschwindigkeitsvektors und der Berechnung der Koordinaten des Hubschrauberstandorts techn. Daten: - Frequenzbereich: 13,325 GHz - Betriebsart Sender: Dauerstrich - Sendeleistung: 2 - 10 W - Betriebsarten NAVIGATION STANDSCHWEBE - Arbeitshöhe Navigation: 10 - 3000 m Standschwebe über Land: 2 - 1000 m Standschwebe über wasser: 5 - 500 m - Masse: 64,5 kg |
Quelle: A 209/1/108; Foto: reallib.org
