Automatischer Funkpeiler ARP-11/ARP-11M

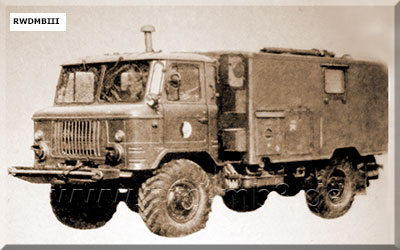

ARP-11

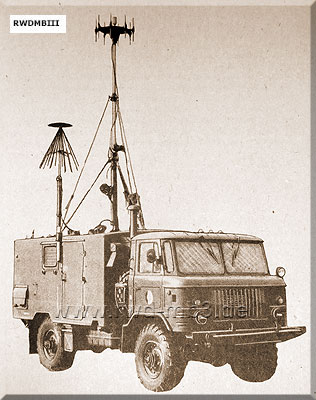

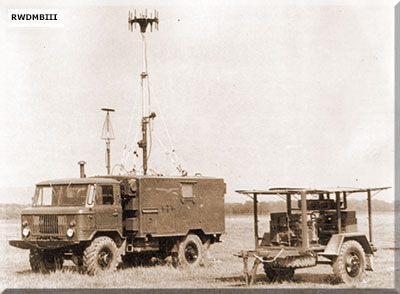

ARP-11M in Arbeitslage

ARP-11

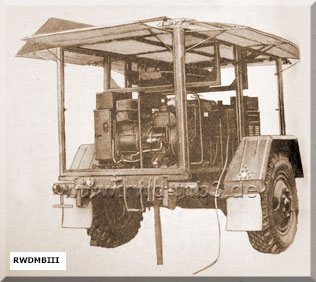

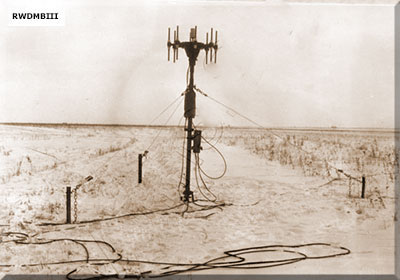

Aggregateanhänger des ARP-11M in Arbeitslage

ARP-11
Kontrollantenne E 519.4 des KIG 514.3
  Bestimmung:
- Peilung von Flugzeugen und Hubschraubern, die mit
   Meter- und Dezimeterwellen-Funkstationen ausgerüstet
   sind
- Automatische Anzeige der Peilung auf dem Haupt- und
   Tochtersichtgerät
- Kopplung mit Gerätesätze RSP
- Übertragung der Daten zum Flugzeug

techn. Daten:
- Basisfahrzeug: GAZ-66-5 mit Koffer K-66N
- Anhänger (Nur ARP-11M): IAPZ-738
- Frequenzbereich:
   100 .. 149,975 MHz
   220 .. 399,975 MHz
- Reichweite: - 250 km
- Peilgenauigkeit: 2 .. 3°
- Stromversorgung
   Ortsnetz: 3x 380 V, 50 Hz
   27 V: vom Generator (ARP-11)
   3x 220 V vom Aggr. (ARP-11M)
   24 V Notstrom vom Akku
- Aufbauzeit: 35 min
- Masse: 5970 kg
- Abmessungen: 5958 x 2400 x 2835 mm
   (Fahrzeug)

Bestand:
- Antennenmastanlage AMU-1 mit
   Mehrphasenantenne E-519.2
   Antennenverteiler E-520.2
- Antennenanlage AMU-2 (absetzbar) mit
   Mehrphasenantenne E-519
   Antennenverstärker E-520.03
- Balancemodulator E-520.5
- Stromversorgungsgerät E-512.01
- Eichgenerator und Antennenabgleichblock E-512.02
- ZPU E-513.04
- Gleichrichter/Stabilisator E-512.05
- 2x Einkanalsichtgerät E-512.06
- Filter- und Rauschunterdrücker E-513.02
- 2x Kanalwähler/Kontrolleinrichtung E-513.01
- 2x Funkstation R-863
- Fernwirkeinrichtung E-513.03
- Hindernisbefeuerung mit Geber
- Kontroll- und Prüfgenerator KIG E-519.3
- KIG (kpl.) E-519.4
- Tochtersichtgeräte- und Fernbedienungskomplex mit
   Fernbediengerät E-512.001
   Einkanalsichtgerät E-513.06
   Zweikanalsichtgerät E-512.07
   NF-Verstärker
- Diskuskonusantenne
- Hörsprechgarnitur GSSch-A-18
- Fernsprechanlage TA-57
- Fernsprechapparat TA-57
- 2x Magnettonbandgerät MS-61
- Magnettonbandgerät MN-61
- Koppelausrüstung mit
   Steuerblock des automatischen Funkpeilers
- Generator GSR-6000A (nur ARP-11)
- Aggregateanhänger mit 2 Aggregaten AB-2-T/230M1
   (nur ARP-11M)
- 2x Batterie 6ST-75ÄMS
- 2x Thermogeber
- Theodolit ASchT-2
- Messgerät C-4353
- Oszillograf S1-67
- Heiz- und Lüftungsanlage OW-65
- Filterventilationsanlage FWUA-100N-12
- Feuerlöscher


ARP-11ARP-11

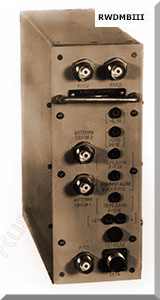

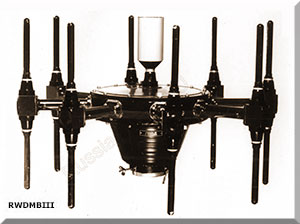

Mehrphasenantenne E 519.2Antennenverteiler E-520.2

ARP-11ARP-11

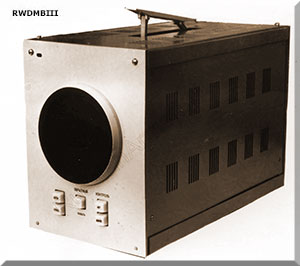

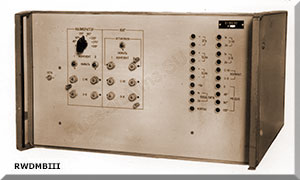

Eichgenerator und Antennenabgleichblock E-512.02Einkanalsichtgerät E-513.06

ARP-11ARP-11

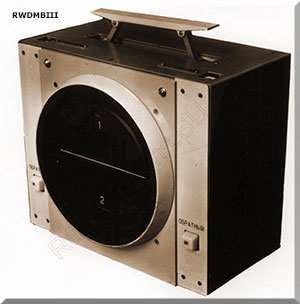

Zweikanalsichtgerät E-512.07ZPU E-513.04

ARP-11ARP-11

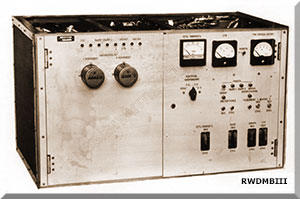

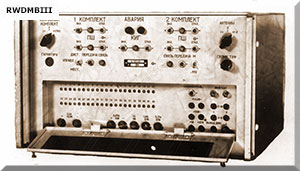

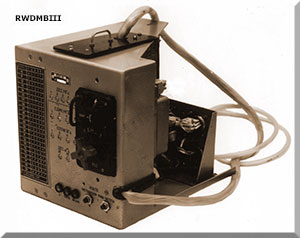

Fernbediengerät E-512.001 Stromversorgungsgerät E-512.01

ARP-11ARP-11

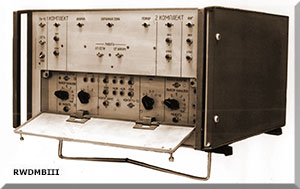

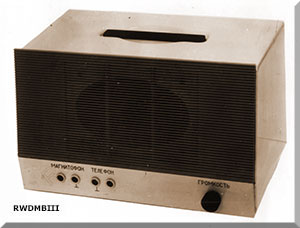

Kanalwähler/Kontrolleinrichtung E-513.01 für Funkstation R-863 NF-Verstärker

ARP-11

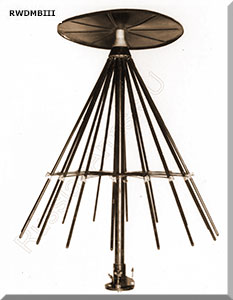

Diskuskonusantenne



Quelle: A 140/1/211
Fotos: Techn. Beschreibung E-512 von Sovorov
