Techdnikkatalog



Automatischer Funkkompass ARK-10

ARK-10

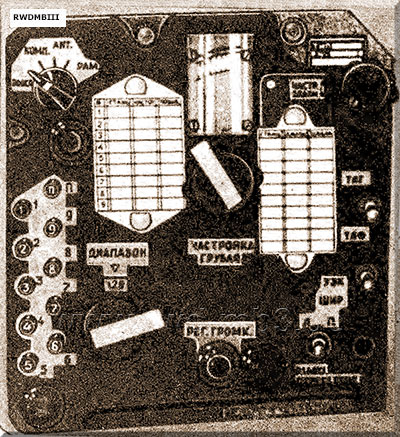

Bedienpult
  Bestimmung:
In Zusammenarbeit mit einem Funkfeuer zur Bestimmung des Winkels zwischen Flugzeug-
längsachse und des gepeilten Funkfeuers, zur Standortbestimmung (Bestimmung der ge-
schätzten Position des Flugzeugs) und als Ersatzempfänger
Möglichkeit der automatischen Peilung auf neun vor dem Flug eingestellten Kanälen

techn. Daten:
- Frequenzbereich: 120 - 1340 kHz
   8 Unterbereiche
- Reichweite: bis 250 - 350 km
- Arbeitshöhe: 25 km
- Stromversorgung: Bordnetz 27,5 V =
- Betriebsarten:
   automatische Peilung
   Empfang
   akustische Peilung

Hauptteile:
- Empfänger
- Bedienpult
- Rahmenantenne
- offene Antenne
- Kursanzeiger
- Umformer
- Umschalter Nah - Fern



Quelle: HB 325/2a
