Automatischer UKW-Funkkompass ARK-U2
 Gerätsatz

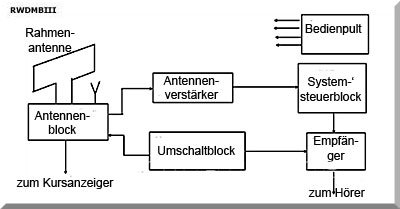

 Strukturschema |
Bestimmung: Peilung von UKW-Funkstationen am Boden oder in Flugzeugen Nutzung - um ein Zusammentreffen von Flugzeugen in der Luft zu gewährleisten - um Flugzeuge oder Hubschrauber zu UKW-Notfunkbaken zu steuern - als Backup, um Flugzeuge zu einem Landeplatz zu steuern techn. Daten: - Frequenzbereich: 100 - 150 MHz Arbeit auf den Festfrequenzen des Empfängers R-852 - automat. Rahmendrehgeschw.: ≥ 30°/s - Betriebsarten - KOMPASS (Hauptbetriebsart) automatisches Einstellen des Kurszeigers auf den Winkel zur Notfunkstation - ANTENNE abhören der Signale der Notfunkstation mit erhöhter Lautstärke - Peilgenauigkeit: ± 200 m - Reichweite: ≥ 35 km - Arbeitshöhe: ≤ 25000 m -Stromversorgung: 27 V =; 115 V, 400 Hz - Masse: 10 kg |
Quelle: A 209/1/108; Foto: studopedia.ru
