Luftzerlegungsanlage AKDS-70M

AKDS-70M

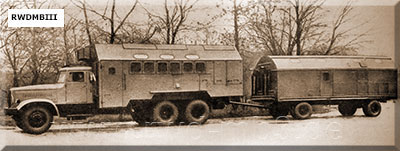

Fahrzeuge der Anlage (Foto: uploads.ru)

AKDS-70M
Anlage in Arbeitsbereitschaft
(Schema aus sovetarmy.2x2forum.com/t517-topic)
  1  Elektroaggregat ÄSD-200/30 T-400M
  2  Sauerstofftransport- und Vergasungsanlage
  3  Kompressorstation
  4  Sauerstoff- und Stickstoff-Gewinnungsstation
  Bestimmung:
Gewinnung von flüssigem und gasförmigem Sauerstoff und Stickstoff in geforderter Qualität und Quantität

Bestandteile:
• Kompressorstation mit
   - 2 Hulbkolbenverdichter AWSh-3,7/200
   - Kühlsystem
   - Elektroausrüstung
   - Steuertafel
   - Druckluftsystem

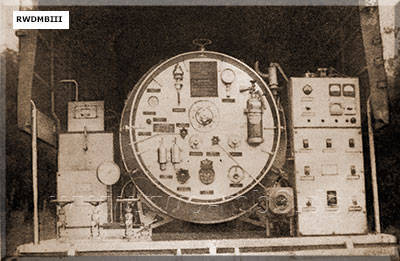

• Sauerstoff- und Stickstoff-Gewinnungsstation
   - Trockenblock
   - Trennblock
   - Expansionsmaschine
   - Flüssigsauerstoffpumpe
   - Steuertafel
   - Elektroausrüstung
• Elektroaggregat ÄSD-200/30 T-400M mit
   - Motor 1W12 W-300
   - Aggregat AD-200
   - Aggregat AD-30
   - Vorwärmer OW-65
   - Elektroheizkörper 6 kW
   - Vorwärmgerät PShD-600 am Motor
   - elektrischer Heizkörper am Motor
   - Bedientafel
   - Druckluftanlasssytem
   - Zubehör
• Sauerstofftransport- und Vergasungsanlage
   AGU-2M
   - Vergasungsanlage
   - Flüssiggasbehälter TRShK-7M,
     TRShK-2U,PTV-2000P

techn. Daten:
• Kompressorstation
   Basisfahrzeug: KRAZ-257
   Länge: 9750 mm
   Breite: 2750 mm
   Höhe: 3640 mm
   Masse: 19,7 t
   Arbeitsdruck: 200 kp/cm2
• Sauerstoff- und Stickstoff-Gewinnungs-
   station
   Basisfahrzeug: KRAZ-257
   Länge: 9750 mm
   Breite: 2750 mm
   Höhe: 3630 mm
   Masse: 19 t
   Leistung: je 70 kg/h
• Elektroaggregat ÄSD-200/30 T-400M
   - Basisfahrzeug:
   10-t-Anhänger MAZ-5224W
• Sauerstofftransport- und Vergasungsanlage
   AGU-2M
   - Basisfahrzeug: ZIL-130, ZIL-131

Modifikationen:
- bei neueren Anlagen kam als Basisfahrzeug
   kam der KRAZ-250 zum Einsatz



Quelle: A 167/1/108, A 167/1/109, A 167/1/110
