Technikkatalog



Bekleidungsentgiftungsstation AGW-3U

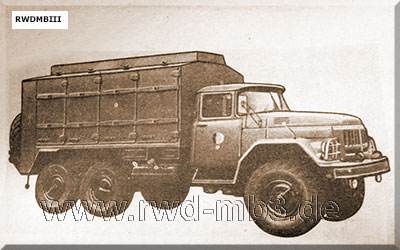

AGW-3U
Kammerfahrzeug

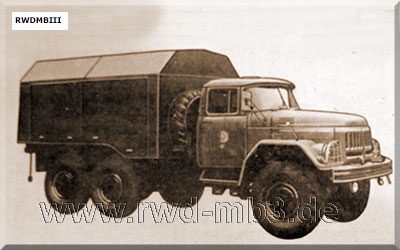

AGW-3U
Aggregatefahrzeug

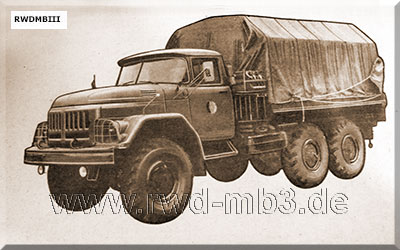

AGW-3U
Zubehörfahrzeug

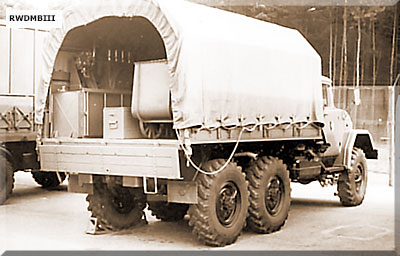

AGW-3U

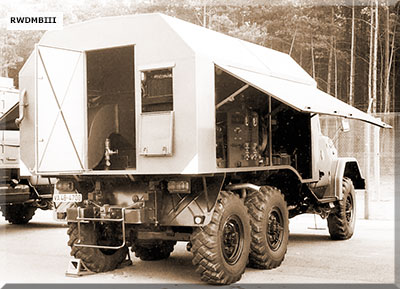

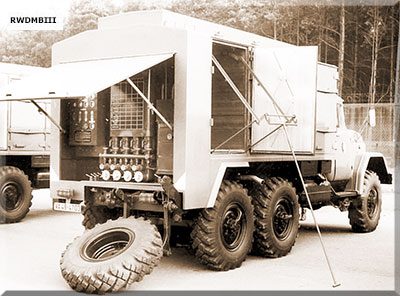

AGW-3U entfaltet

AGW-3U

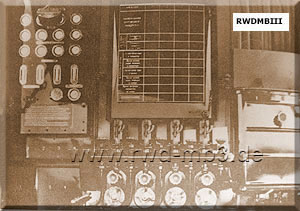

Steuer- und Regelelemente des Kammerfahrzeuges
  Bestimmung:
Entgiftung von Bekleidung, Schuhwerk, Ausrüstungsgegenständen und Schutz-
bekleidung
Weiterhin besteht die Möglichkeit der Desin-
fektion und Desinsektion o.g. Ausrüstung sowie im Winter die Trocknung der be-
handelten Kleidung.

techn. Daten:
- Marschgeschwindigkeit: 30 km/h
- Zeit für
   Aufbau: 1,5 bis 2,5 h
   Abbau: 1h
- Leistungsmöglichkeit in 10 h:
   864 Sätze mit Sarin vergifteter Bekleidung
- Dampfkapazität: 250 kg/h
- Heißluftkapazität: 20003/h

Anlage besteht aus:
• Aggregatefahrzeug
  - Basisfahrzeug: ZIL-131
  - Masse: 8900 kg
  - Abmessungen
    Länge: 6952 mm
    Breite: 2592 mm
    Höhe: 3145 mm
  - Bestand:
    Aggregatemotor "Moskwitsch"
    Dampfkessel mit Dampferhitzer
    Lufterhitzer
    Wasserversorgung des Kessels mit
     Zahnradpumpe SchN1
     (Förderleistung: 1200 l/h bei 1200 U/min)
    Heizölanlage des Kessels mit Zahnrad-
     pumpe MSch3A
     (Förderleistung: 200 l/h bei 950 U/min)
    Luftverteilungsanlage
    Anlage zur Dampfverteilung
    Schalt-, Regel und Kontrollelemente
    Elektroausrüstung

• Kammerfahrzeug
  - Basisfahrzeug: ZIL-131
  - Masse: 9630 kg
  - Abmessungen
    Länge: 7220 mm
    Breite: 2470 mm
    Höhe: 3185 mm
  - Bestand:
    3 Entgiftungskammern mit Ammoniak-Ge-
      neratoren
      Volumen je Entgiftungskammer: 2 m3
    3 Injektoren
    Wasserfalle
    vorderer Kofferkasten
    hinterer Kofferkasten
    Dampf- und Flüssigkeitsleitungen
    Abzugsleitung
    Schalt-, Regel und Kontrollelemente
      (im hinteren Kofferkasten)

• Zubehörfahrzeug
  - Basisfahrzeug: ZIL-131
  - Masse: 9130 kg
  - Abmessungen
    Länge: 7040 mm
    Breite: 2500 mm
    Höhe: 2975 mm
  - Bestand:
    Heizölbehälter
    Handpumpe BK4
    Luftverteiler
    Trockenzelt mit Heißluft für BA nach
     dem Entgiften
    Schläuche und Leitungen
    Duschzelt mit Wasserbehälter für
      die Bedienung
    flexibler Wasserbehälter



Quelle: A 053/1/211, Handbuch für Schirrmeister Chemischer Dienst
