Abkommenanzeige AAZ-77

AAZ-77

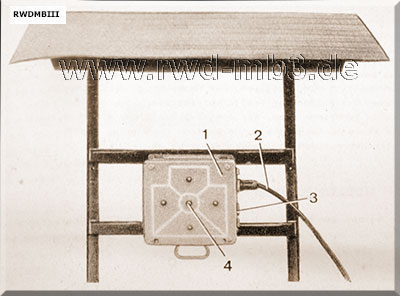

Trefferanzeigetafel beim Schützen
  1  Gehäuse
  2  Kabelanschluss
  3  Tastschalter "Trefferanzeige"
  4  Trefferfeld mit Signallampe


AAZ-77

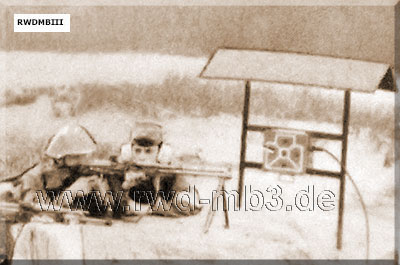

Einsatz beim Schützen
  Bestimmung:
Anzeige der Treffer im Ziel für MPi und lMG
Möglichkeit des Ausbilders um den Schützen mit scharfen Schuss zu korrigieren.
ermöglicht:
- sofortige Trefferanzeige
- Erkennen von Ziel und Schießfehlern

techn. Daten:
- Schussentfernung: bis 300 m
- Feuerart: Einzelfeuer, Feuerstöße
- Anzeige: 5 Trefferfelder
- Stromversorgung: 220 V, 50 Hz
- Trefferaufnahme: Translog-Verfahren

Bestand:
- Steuergerät
- Trefferanzeigetafel
- Kabel
- Verteiler



Quelle: A 018/1/109
